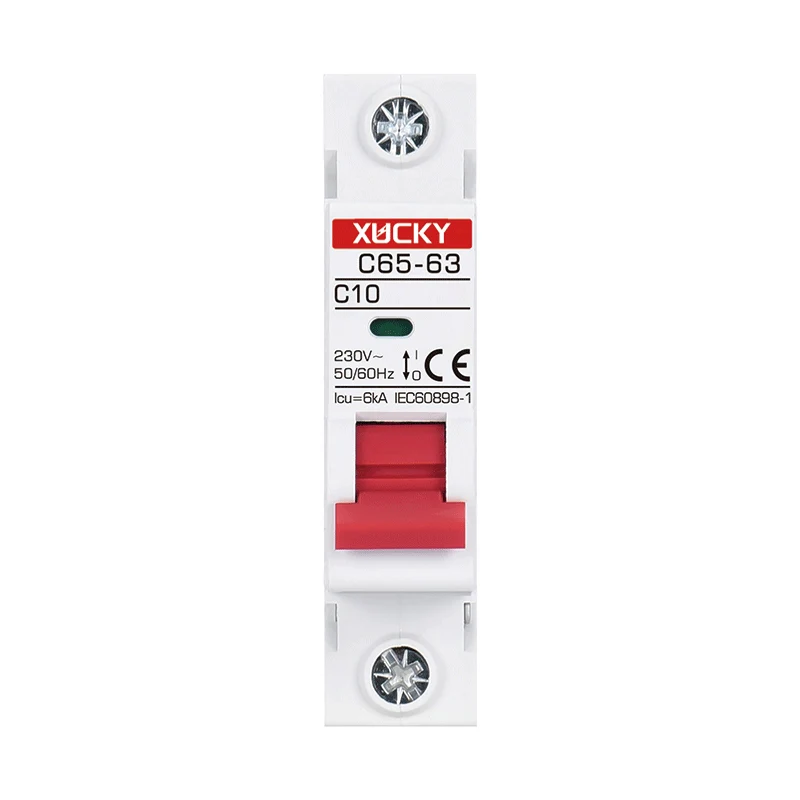

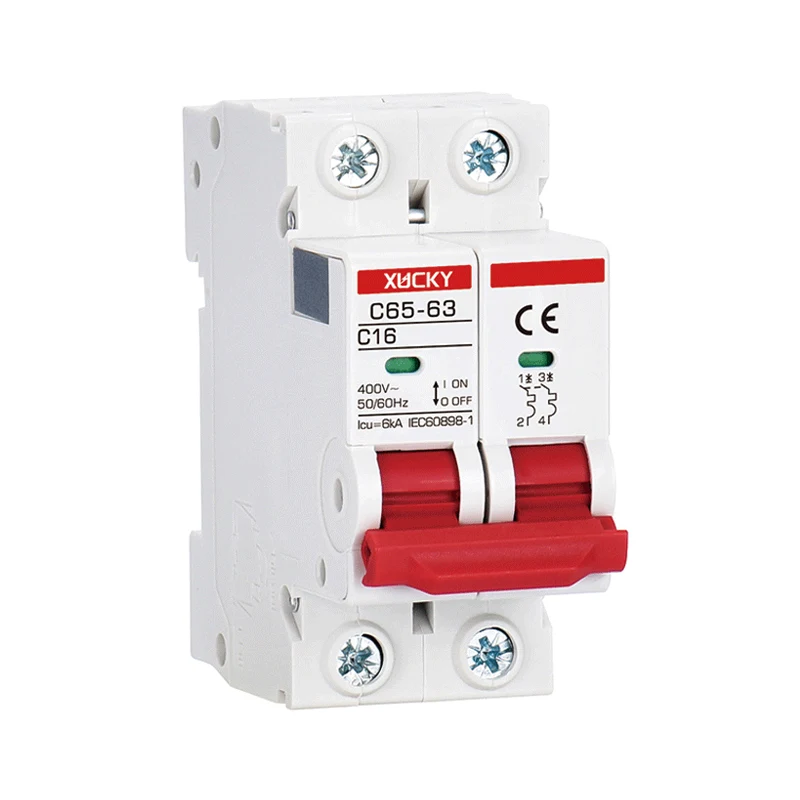

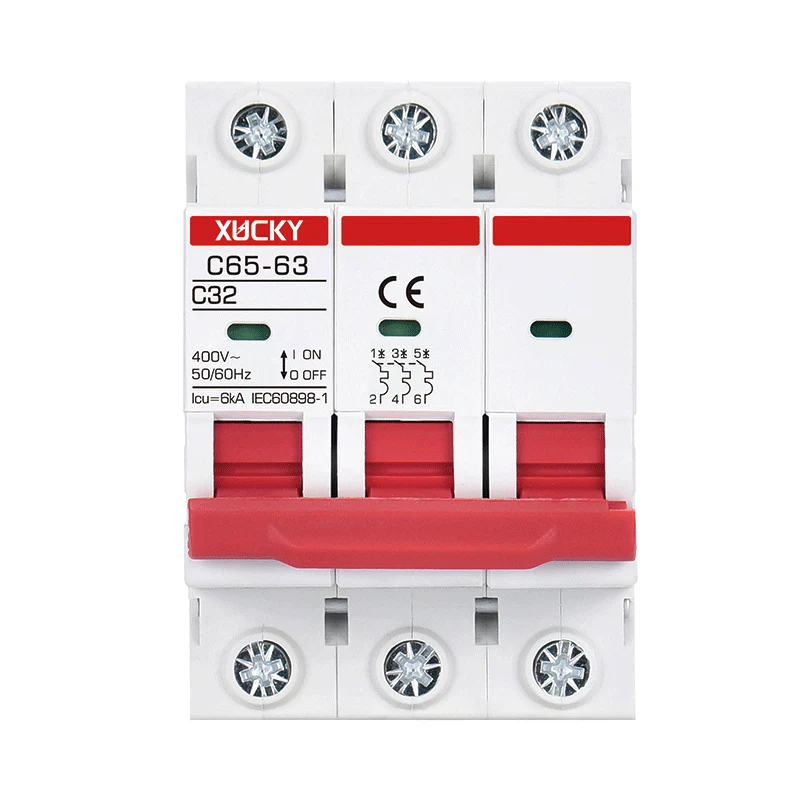

C65 miniatűr megszakító

Az XUCKY Electric márka C65 miniatűr áramkör-megszakítóját (6KA háztartási MCB-nek is nevezik, a CHINT NB1-63-hoz hasonlóan) 50 Hz-es váltakozó áramú, 110V/230/400V névleges feszültségű, 1A, 2A, 3A, 6A névleges áramkörhöz használják. 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A a túlterhelés és a rövidzárlat védelmére, valamint a ritka áramkör-átalakítások normál körülményeihez használható, leválasztó kapcsolóként is használható áramkör és berendezés védelme érdekében.

Kérdés küldése

termékleírás

Kiváló minőségű, testreszabott termékek C65 miniatűr áramkör-megszakító kínai beszállítóktól és gyártóktól, a XUCKY Electric széles termékválasztékkal rendelkezik, hogy megfeleljen ügyfeleink különféle igényeinek világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Alkalmazási kör

A C65-63 6KA megszakító (más néven 6KA háztartási MCB, hasonló a CHINT NB1-63-hoz) 50 Hz-es váltakozóáramú, 110V/230/400V névleges feszültségű, 1A, 2A, 3A, 6A, 10A névleges áramkörhöz használható. , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A a túlterhelés és a rövidzárlat védelmére, valamint a ritka áramkör-átalakítások normál körülményeihez használható, leválasztó kapcsolóként is használható védi az áramkört és a berendezéseket.

A 6KA megszakítókat (6KA háztartási MCB) ipari, kereskedelmi, sokemeletes és polgári lakossági és egyéb helyeken használják.

Megfelel a következő szabványoknak: GB10963.1, IEC60898-1.

Fő műszaki paraméterek

Névleges áram	6A,10A,16A,25A,40A,50A,63A
lengyelek	1P.2P.3P,4P,1P+N,3P+N
Névleges feszültség Ue	230V/400V
Névleges impulzusálló feszültség (1,2/50) Uimp	6kV
Dielektromos vizsgálati feszültség és Ind. Freq. 1 percig	6kV
Törésjelzés	Zöld ablak (leválasztva), piros ablak (zárt)
Védelmi osztály	IP20
Thermo - Mágneses kioldási jellemzők	B-görbe (3-5 hüvelyk), C-görbe (5-10 hüvelyk), D-görbe (10-14 hüvelyk)
Elektromos élettartam	2000
Mechanikai élettartam	10000
Referencia-hőmérséklet a hőelem beállításához	30℃
Környezeti hőmérséklet	-5~+40 ℃
Terminál csatlakozási típusa	Phillips csavarok
Adapter kábel	6-63A 1-25mm² 16-3AWG \| 80-125A 8-35mm² 16-2AWG
Meghúzási nyomaték	3,0 N.M
Tartozékokkal kombinálva Segédérintkező
Segédérintkező	Igen
Riasztó Kapcsolat	Igen
Shunt Release	Igen
Feszültségkioldás alatt	Igen

Kioldási jelleggörbe -- B C D Típus

Hőmérséklet kompenzáció

Ha a környezeti hőmérséklet nem 30 fokos referenciaérték, a referencia korrekciós tényező a következő.

Környezeti hőmérséklet	-20 ℃	-10 ℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Jelenlegi korrekciós együttható	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Kapcsolat

Névleges áram	Minimális adapter rézhuzal
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG
40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
