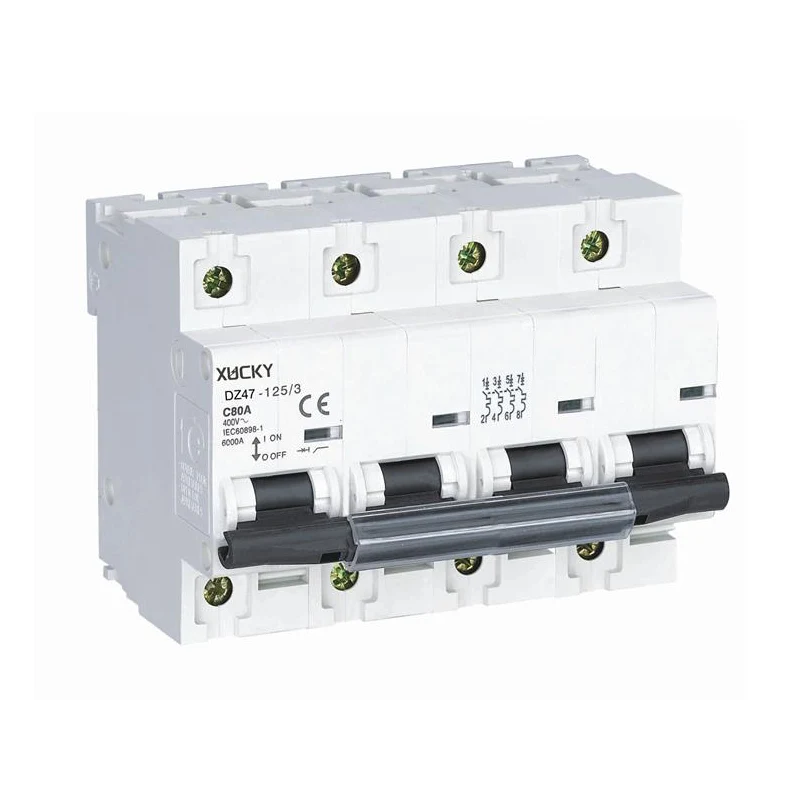

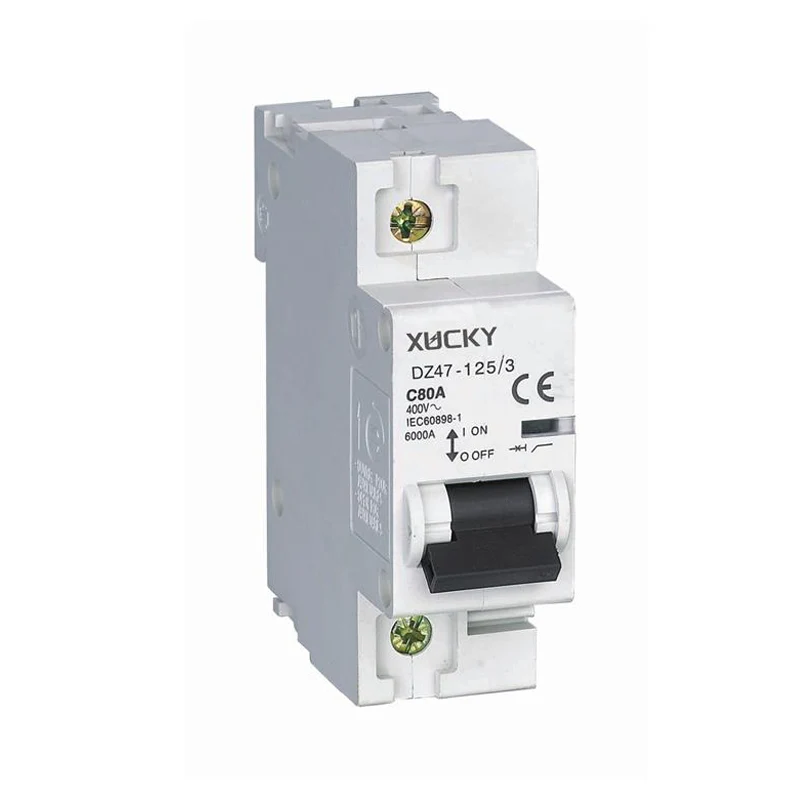

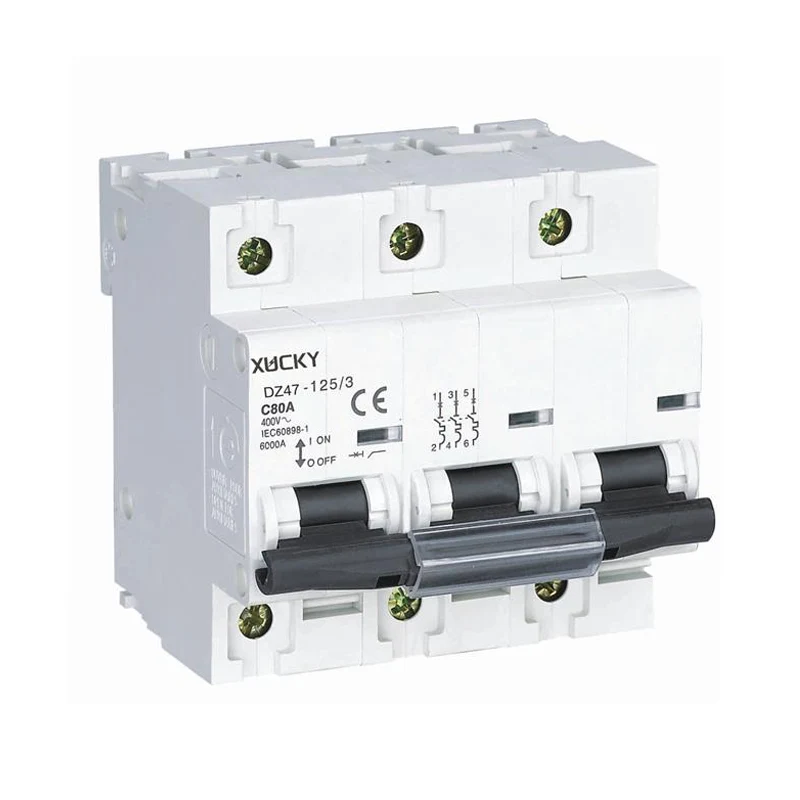

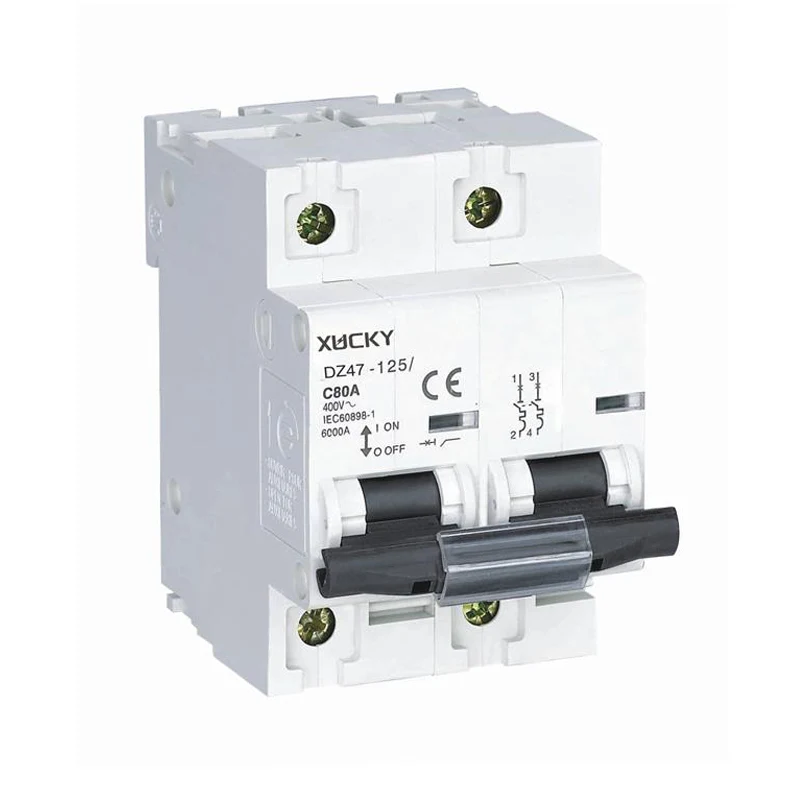

A DZ47-125 miniatűr megszakító egy 125 amperes megszakító, amelyet túlterhelés és rövidzárlat elleni védelemre használnak AC 50Hz/60Hz áramkörökben. Hosszú élettartamú, világítási és áramelosztó rendszerekben használható. A DZ47-125 műanyag házzal rendelkezik, és támogatja a szivárgás, túlterhelés és rövidzárlat elleni védelmet. Gyors és egyszerű telepítésre tervezték, és néhány perc alatt felszerelhető.
Védelmek és funkciók Rövidzárlat elleni védelem
DZ47-125 miniatűr megszakító (125 amperes megszakító) rövidzárlat és túlterhelés elleni védelemmel, alkalmas világítási és áramelosztó rendszerhez, valamint motor áramelosztó rendszeréhez. A DZ47-125 aranyos, könnyű és gyönyörű, és megbízható teljesítményt, nagy megszakítóképességet és gyors kioldást biztosít. A sínre van felszerelve. A ház és az alkatrész ütésálló és erősen tűzálló műanyagból készült. A DZ47-125 MCB hosszú élettartamú, és főként túlterhelés- és rövidzárlat elleni védelemre használatos AC 50 Hz/60 Hz-es áramkörökben 230 V egypólusú és 400 V feszültséggel kétpólusú, hárompólusú és négypólusú áramkörökben. pólus, normál állapotban pedig a DZ47 MCB ritkán tudja kapcsolni az elektromos berendezéseket és világítási áramköröket. A DZ47 MCB feszültségcsökkenési kioldóval, söntkioldóval és egyéb tartozékokkal szerelhető, kapcsolók leválasztására és feszültségcsökkenés elleni védelemre és az áramkör távoli leválasztására is használható. A DZ47-125 MCB (125 amperes megszakító) megfelel az IEC60947-2, GB14048.2 és GB10963 szabványoknak.
|
Termékmodell |
Pólus |
Utazás típusa |
Névleges áram |
|
DZ47-125 |
1P |
C (rutin) |
125 |
|
|
1: 1P |
C: C típusú |
63: 63A |
3.1 A környezeti levegő hőmérséklete: -5℃~+40℃, az átlaghőmérséklet 24 órán belül +35 ℃ alatt.
3.2 A telepítési hely magassága nem haladhatja meg a 2000 m-t.
3.3 A levegő relatív páratartalmának helye a legmagasabb hőmérsékleten + 40 ℃ legfeljebb 50%-ig; Például + 20 ℃ 90%-hoz. És vegye figyelembe a termék hőmérséklet-változásait a gél felületén.
3.4 Szennyezettségi fok: 2.
3.5 Beépítési feltételek: Jelentős ütés, rezgés, veszélytelen (robbanásveszélyes) közeg nélküli helyre kell beépíteni. És nincs robbanásveszélyes közeg, és közeg nélkül elég ahhoz, hogy korrodálja a fémet, és megsemmisítse a gáz- és elektromos szigetelést por helyen, nem eső és hó sújtotta helyen.
3.6 Telepítés: TH35-7.5 sínbe szerelés, beépítés az elosztódobozba, az áramelosztó szekrénybe vagy dobozba, a telepítés függőleges beépítést alkalmaz, A szerelési sík dőlése a függőleges síkhoz képest nem haladhatja meg a ± 5°-ot, a fogantyú az áramellátást jelenti. on.
3.7 Beépítési kategória: Ⅲ osztály.
■ Névleges áram: 63A, 80A, 100A, 125A
■ Névleges üzemi feszültség: 230 / 400 V AC
■ Megszakítási kapacitás: 10 kA
■ Jelzőablak
□ Mechanikus érintésjelző ablak, megbízható lekapcsolási utasítás
□ Az ablak zöld, és az érintkező nyitott állapotban van. Az ablak piros és az érintkező zárt állapotban van
■ Impulzusálló feszültség: 4 kV
■ Névleges szigetelési feszültség: 500 V
■ Tartozékok
□ OF segédérintkező, MX + OF söntkioldó
■ Kioldási jellemzők
□ C-típusú görbe: A hagyományos terhelő és elosztó kábelek védelme érdekében a mágneses kioldó egység beállítása 8,5 In ± 20% működési tartományban
□ D-típusú görbe: védi a nagy indítóáram ütközési terhelését (pl. transzformátorok stb.), a mágneses kioldó egység beállítása 12In ± 20% működési tartományban
|
Jelenlegi fokozat (A) |
Csavar |
Névleges nyomaték (N.m) |
Végső nyomaték (N.m) |
Normál nyomaték (N.m) |
|
63~125 |
M7 |
4.0 |
5.5 |
3.5 |
A megszakító nagy áramkorlátozó képességgel rendelkezik, hogy korlátozza a rövidzárlat által okozott pusztító energiát. Áramkorlátozó jellemzői az 1. ábrán láthatók
Túláramvédelmi jellemzők (referencia hőmérséklet 35 ℃)
|
Nem. |
Névleges áram (A) |
Kezdeti állapot |
Tesztáram |
Állítsa be az időt |
Prorektív eredmény |
Megjegyzés |
|
a |
In=63 |
Hideg |
1,05 hüvelyk |
t≤1h |
Nem botlás |
- |
|
In>63 |
Hideg |
1,05 hüvelyk |
t≤2h |
Nem botlás |
- |
|
|
b |
In=63 |
Aztán az utolsó teszt után |
1.30In |
t<1 óra |
Kibotlás |
A jelenlegi folyamatosan emelkedik |
|
In>63 |
Aztán az utolsó teszt után |
1.30In |
t<2h |
Kibotlás |
||
|
c |
In>63 |
Hideg |
8In |
t≤0,2s |
Nem botlás |
- |
|
12In |
t<0,2s |
Kibotlás |
- |
A különböző környezeti hőmérsékleteken használt aktuális korrekciós érték
|
hőmérséklet (℃) |
-35 |
-30 |
-20 |
-10 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
63 |
90.40 |
88.52 |
84.75 |
80.33 |
76.55 |
72.45 |
67.73 |
63 |
57.65 |
51.98 |
46.31 |
40.95 |
|
80 |
114.8 |
112 |
106.8 |
101.6 |
96.4 |
90.8 |
80 |
80 |
74 |
67.6 |
60.4 |
53.2 |
|
100 |
143.5 |
140.5 |
134.5 |
127.5 |
121 |
113.5 |
107.5 |
100 |
92.5 |
84.5 |
75.5 |
66.5 |
|
125 |
178.78 |
173.75 |
164.38 |
156.25 |
148.75 |
140.63 |
135 |
125 |
116.25 |
107.5 |
97.5 |
85 |
A DZ47 125 amperes megszakító különböző magasságain használt áramkorrekciós együttható
|
Névleges áram (A) |
Korrekciós együttható különböző magasságokban |
||
|
≤2000 m |
(2000-3000)m |
≥3000 m |
|
|
63,80,100,125 |
1.0 |
0.9 |
0.8 |
A DZ47 125 amperes megszakító mechanikus elektromos élettartama
|
Névleges áram (A) |
Működési ciklusok száma |
|
|
betöltési idő |
terhelés nélküli (idő) |
|
|
63,80,100 |
1500 |
20000 |
|
125 |
1000 |
20000 |
Más
A DZ47-125 125 amperes megszakító szerkezeti jellemzői
Nagy névleges rövidzárlati megszakítóképesség.
Piros és zöld biztonsági utasításokkal, nagyobb biztonsággal.
Az energiatároló mechanizmus működésével az érintkező gyorsan záródik, hogy leküzdje a kézi működtetésű fogantyú sebességének káros hatásait, jelentősen megnövelve a termék élettartamát.
Kábelezés: csatlakozás a (16 ~ 50) mm²-es vezetékkel, a kapocs meghúzási nyomatéka 3,5 N · m.
|
Névleges áram In(A) |
A rézvezeték névleges keresztmetszete (mm²) |
|
63 |
16 |
|
80 |
25 |
|
100 |
35 |
|
125 |
50 |
