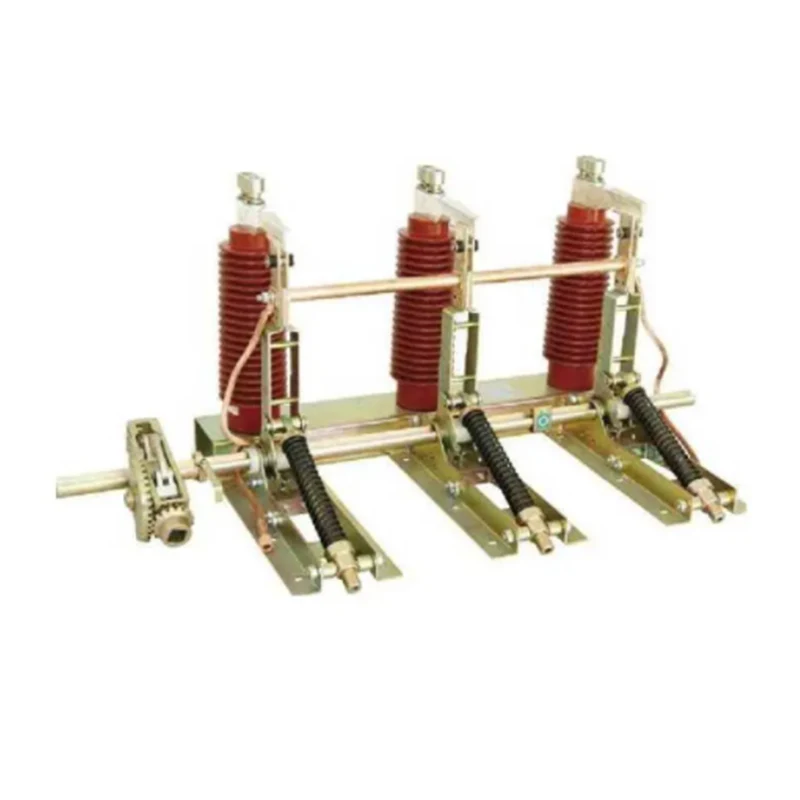

JN22-40.5 sorozatú nagyfeszültségű földelő kapcsoló

A JN22-40.5 sorozatú nagyfeszültségű földelőkapcsoló egy fejlett szintű termék, csúcstechnológiás paraméterekkel. Átfogó értékelés után megfelel a GB1985 AC HV megszakító és földelő kapcsoló előírásainak, 40,5 kV-os és AC 50 Hz-es váltóáramú rendszerre vonatkozik. Használható KYN61-40.5 és más típusú nagyfeszültségű kapcsolóberendezésekkel, valamint védő szerepet játszanak a nagyfeszültségű elektromos berendezések nagyjavításában.

Kérdés küldése

termékleírás

A JN22-40.5 sorozatú nagyfeszültségű földelőkapcsoló termékdefiníciója

Jn22-40.5,31.5 Series High Voltage Earthing Switch

Bevezetés

A JN22-40.5 sorozatú nagyfeszültségű földelőkapcsolót a XI'AN HV Electric kutatási szervezet kutatta és fejlesztette ki, fejlett kialakítással és állandó teljesítménnyel, egyszerű szerkezetekkel, egyszerű szerelési végbeállítással, amely alkalmas 40,5 KV-s, háromfázisú, AC 50 Hz-es elektromos hálózatra. . Támogatás a KYND-40.5-tel és más különféle típusú HV kapcsolóberendezésekkel, valamint földelési védelemként. A II megfelel a GB 1985-2004 és az IEC129 szabványnak.

A JN22-40.5 sorozatú nagyfeszültségű földelőkapcsoló működőképes állapota

1. Magasság: w 1000 m

2. Környezeti hőmérséklet: -10°C ~+407 丁

3. Földrengés intenzitása: w 8 fok

4. Korrozív, gyúlékony gáz és víz nélküli helyen alkalmazható

Főleg műszaki paraméterek

	Tétel	Egység	adat
	Névleges feszültség	KV	30
	Maximális feszültség	KV	40.5
	Névleges rövid idejű ellenállási áram (hőstabilitás)	A	31.5
	Névleges rövidzárlati ellenállási idő	S	4
	Névleges rövidzárlati áram	A	80
	Névleges csúcsellenállási áram (dinamikus stabilitás)	A	80
Névleges szigetelési fokozat	Fő tápfrekvencia-ellenállási feszültség	KV	95
Névleges szigetelési fokozat	Villámimpulzus-álló feszültség	KV	185
	Központi távolság a pólusok között	idő	300;350;400
