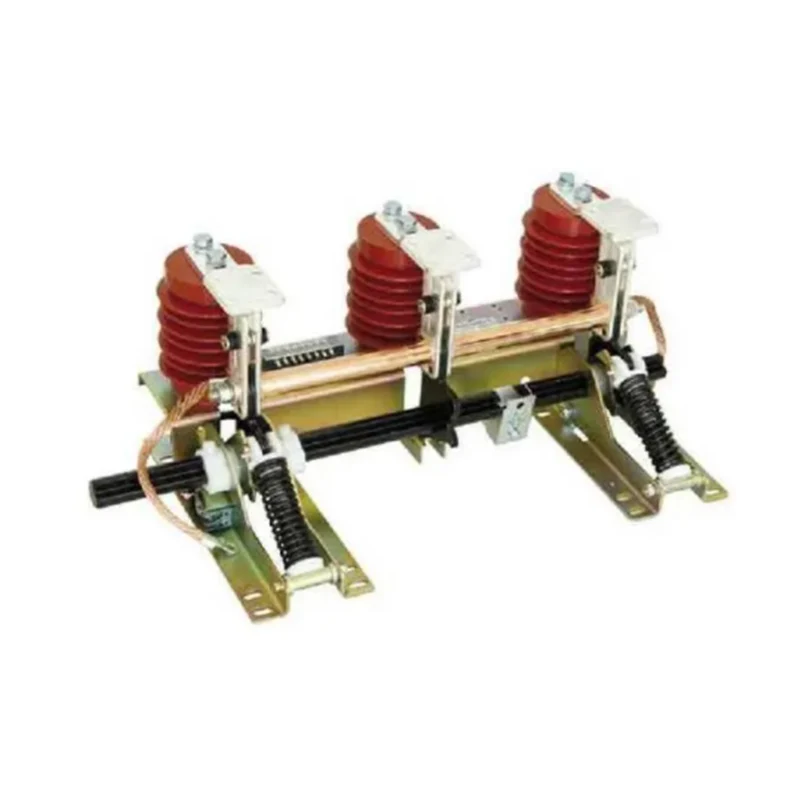

JN15-12 Beltéri földelő kapcsoló

A XUCKY Electric egy nagyszabású földkapcsoló gyártó és szállító Kínában. Évek óta a moduláris elektromos végberendezésekre szakosodtunk. Termékeink jó árelőnnyel rendelkeznek, és lefedik a legtöbb Dél-Amerika, Közel-Kelet, Afrika és Délkelet-Ázsia piacát. Bízunk benne, hogy hosszú távú partnere lehetünk Kínában. A JN15-12 beltéri földelőkapcsoló egy új kivitel, amely az ESI típuson továbbfejlesztve alkalmas 3-I2KV, háromfázisú, AC 50I60IHz támogatású elektromos rendszerre, különféle HV kapcsolóberendezésekkel és földelésvédelemként. Megfelel a GB1985-2004 és az IEC129 szabványnak.

Kérdés küldése

termékleírás

A JN15-12 beltéri földelőkapcsoló termékdefiníciója

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Bevezetés

A JN15-12 beltéri földelőkapcsoló egy új kialakítás, amely az ESI típuson továbbfejlesztve alkalmas 3-I2KV, háromfázisú, AC 50I60IHz támogatású elektromos rendszerre, különféle HV kapcsolóberendezésekkel és földelésvédelemként. Megfelel a GB1985-2004 és az IEC129 szabványnak.

Működő állapot

1. Környezeti hőmérséklet: -10°C -+40°C

2. Magasság: 1000 m (érzékelő magassága: 140 mm)

3. Relatív páratartalom: Napi átlagos relatív páratartalom w 95% Havi átlagos relatív páratartalom w <90%

4. Földrengés intenzitása: w 8 fok

5. Szennyezettségi fok: II

Főleg a JN15-12 beltéri földelőkapcsoló műszaki paraméterei

	Tétel	Egység	Adat
	Névleges feszültség	KV	12
	Névleges rövid idejű ellenállási áram (hőstabilitás)	A	31.5
	Névleges rövidzárlati ellenállási idő	S	4
	Névleges rövidzárlati áram	A	80
	Névleges csúcsellenállási áram (dinamikus stabilitás)	A	80
Névleges szigetelési fokozat	Névleges rövid idejű teljesítményfrekvencia-ellenállási feszültség	KV	42
Névleges szigetelési fokozat	Névleges villámimpulzus-ellenállási feszültség	KV	75
	Gépélet	idő	2000

◎ JN15-12/31.5 földelőkapcsoló (ES-10/31.5) Körvonal és beépítési méret

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Réz sorkapocs

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

A furatok elhelyezkedésének diagramja

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Specifikáció	E	F	G	H	D	C
JN15-12/31.5-165	165	75	160	565	426
JN15-12/31.5-18O	180	75	160	595	456
JN15-12/31.5 – 200	200	75	160	635	496
JN15-12/31.5—21O	210	75	160	655	516
JN15-12/31.5-220	220	75	160	675	536
JN15 12/31,5 230	230	75	160	695	556	96
JN15-12/31.5-250	250	75	160	735	596	96
JN15-12/31.5-275	275	75	185	810	646	96

A rendelési megjegyzések feltüntetik a termék specifikációját, a pólusok közötti középső távolságot, ha az elektromos megjelenítő eszköz (típus ot me display szükséges vagy nem) Rendeléskor vegye figyelembe a soft link hosszát (normál L=250mm).

Kérjük, konzultáljon velünk, ha bármilyen különleges kérése van.
