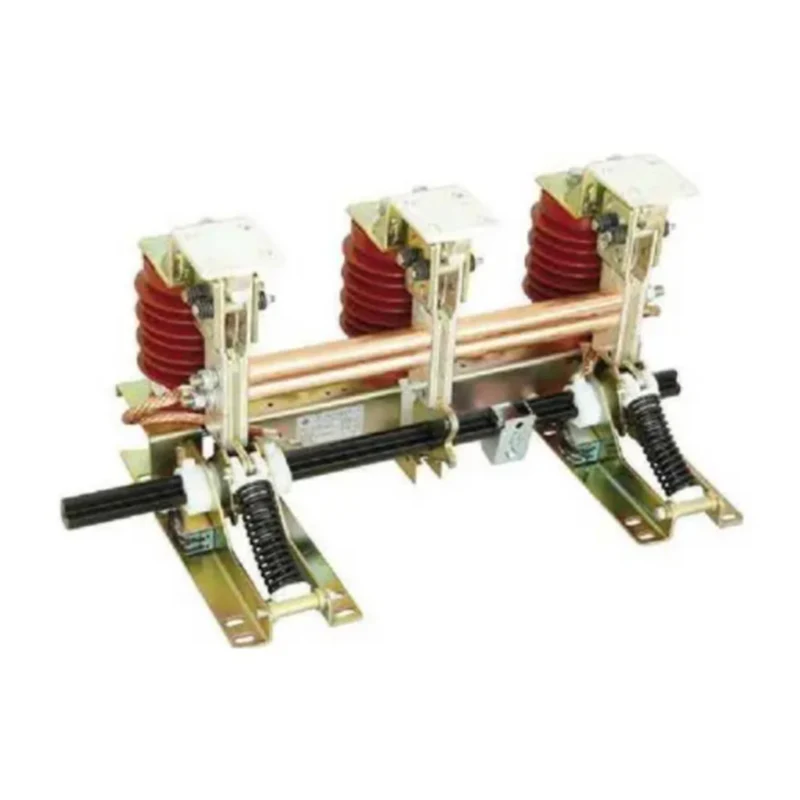

JN17-12 kombinált földelő kapcsoló

Az XUCKY Electric márka Jn17-12 kombinált földelő kapcsolója egy új megszakító, amelyet a vállalat nemzetközi fejlett technológia felhasználásával tervezett és fejlesztett. A JN17-12/40 (régi típus a JN15-12/40) sorozatú beltéri nagyfeszültségű földelőkapcsoló egy új tervezésű és továbbfejlesztett termékünk az ESI típus szerint, a szerkezet összeszerelt, alkalmas 3-10KV-os elektromos rendszerrel , Háromfázisú, AC 501601Hz, támogatás különböző típusú HV kapcsolóberendezésekkel és földelésvédelemmel. Megfelel a GB1985-2004 és az IEC129 szabványnak.

Kérdés küldése

termékleírás

A JN17-12 kombinált földelő kapcsoló termékdefiníciója

Jn17-12,40 Combined Grounding Switch

Bevezetés

A JN17-12 sorozatú beltéri nagyfeszültségű földelőkapcsoló egy új kialakítású és továbbfejlesztett termékünk az ESI típus szerint, a szerkezet össze van szerelve, alkalmas 3-10KV-os, háromfázisú, AC 501601Hz-es AC 501601Hz-es elektromos rendszerrel, különféle támogatással HV kapcsolóberendezések és földelésvédelem. Megfelel a GB1985-2004 és az IEC129 szabványnak.

A JN17-12 kombinált földelő kapcsoló működőképes állapota

1. Környezeti hőmérséklet: -10°C 一+40°C

2. Magasság: 1000 m Érzékelő magasság: 140 mm)

3. Relatív páratartalom: Napi átlagos relatív páratartalom w 95% Havi átlagos relatív páratartalom w <90%

4. Földrengés intenzitása: w 8 fok

5. Szennyezettségi fok: II

Főleg a JN17-12 kombinált földelő kapcsoló műszaki paraméterei

	Tétel	Egység	Adat
	Névleges feszültség	KV	12
	Névleges rövid idejű ellenállási áram (hőstabilitás)	A	40
	Névleges rövidzárlati ellenállási idő	S	4
	Névleges rövidzárlati áram	A	100
	Névleges csúcsellenállási áram (dinamikus stabilitás)	A	100
Névleges szigetelési fokozat	Névleges rövid idejű teljesítményfrekvencia-ellenállási feszültség	KV	42
Névleges szigetelési fokozat	Névleges villámimpulzus-ellenállási feszültség	KV	75
	Gépélet	idő	2000

JN17-12/40 földelő kapcsoló (ES-10/31.5) Vázlat és beépítési méret

Jn17-12,40 Combined Grounding Switch

Réz sorkapocs

Jn17-12,40 Combined Grounding Switch

A furatok elhelyezkedésének diagramja

Jn17-12,40 Combined Grounding Switch

Specifikáció	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Rendelési megjegyzések és termékleírás megadása, oszlopok közötti középső távolság, ha az elektromos megjelenítő eszköz típusa ot me displaylszükség vagy nem. Rendeléskor vegye figyelembe a soft link hosszát (normál L=250mm).
