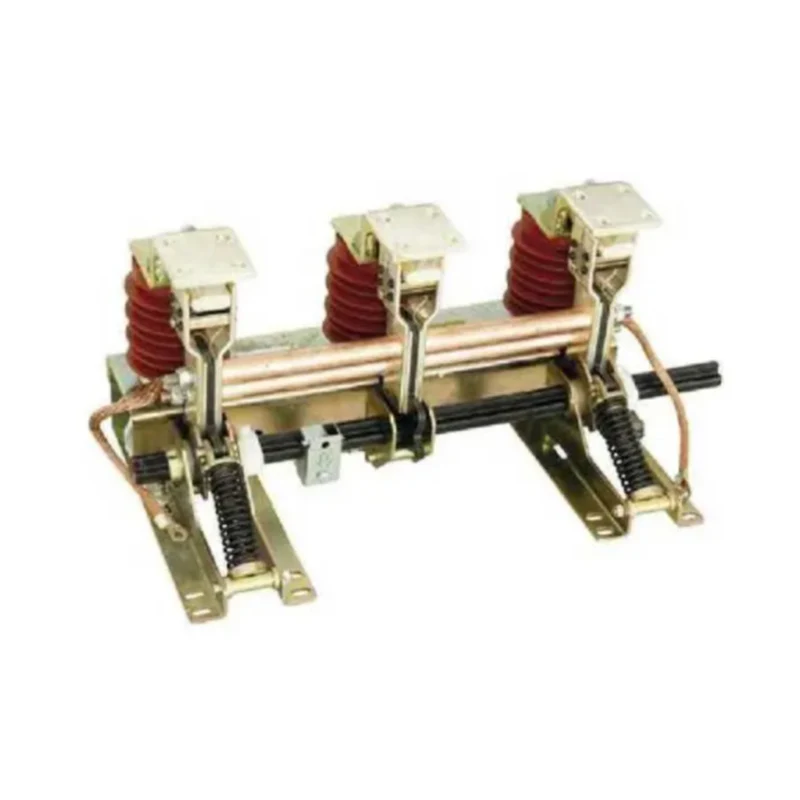

A JN17-50 sorozatú beltéri nagyfeszültségű földelőkapcsoló egy új tervezésű és továbbfejlesztett termékünk az ESI típus szerint, a szerkezet össze van szerelve, alkalmas 3-10KV-os, háromfázisú, AC 501601Hz-es AC 501601Hz-es elektromos rendszerrel, különféle támogatással HV kapcsolóberendezések és földelésvédelem. Megfelel a GB1985-2004 és az IEC129 szabványnak.
1. Környezeti hőmérséklet: -10°C 一+40°C
2. Magasság: 1000 m Érzékelő magasság: 140 mm)
3. Relatív páratartalom: Napi átlagos relatív páratartalom w 95% Havi átlagos relatív páratartalom w <90%
4. Földrengés intenzitása: w 8 fok
5. Szennyezettségi fok: II
|
Tétel |
Egység |
Adat |
|
|
|
Névleges feszültség |
KV |
12 |
|
|
Névleges rövid idejű ellenállási áram (hőstabilitás) |
A |
50 |
|
|
Névleges rövidzárlati ellenállási idő |
S |
4 |
|
|
Névleges rövidzárlati áram |
A |
125 |
|
|
Névleges csúcsellenállási áram (dinamikus stabilitás) |
A |
125 |
|
Névleges szigetelési fokozat |
Névleges rövid idejű teljesítményfrekvencia-ellenállási feszültség |
KV |
42 |
|
Névleges villámimpulzus-ellenállási feszültség |
75 |
||
|
|
Gépélet |
idő |
2000 |
|
Specifikáció |
E |
F |
G |
H |
D |
|
JN17-12/5O-21O |
210 |
50 |
185 |
655 |
516 |
|
JN17-12/50-220 |
220 |
50 |
185 |
675 |
536 |
|
JN17-12/50-230 |
230 |
50 |
85 |
695 |
556 |
|
JN17-12/50-250 |
250 |
50 |
185 |
735 |
596 |
|
JN17-12/50-275 |
275 |
50 |
210 |
810 |
646 |
Rendelési megjegyzések és termékleírások, oszlopok közötti középső távolság, ha az elektromos kijelző típusa szükséges vagy nem. Rendeléskor vegye figyelembe a soft link hosszát (normál L=250 mm).
Kérjük, konzultáljon velünk, ha bármilyen különleges kérése van.
