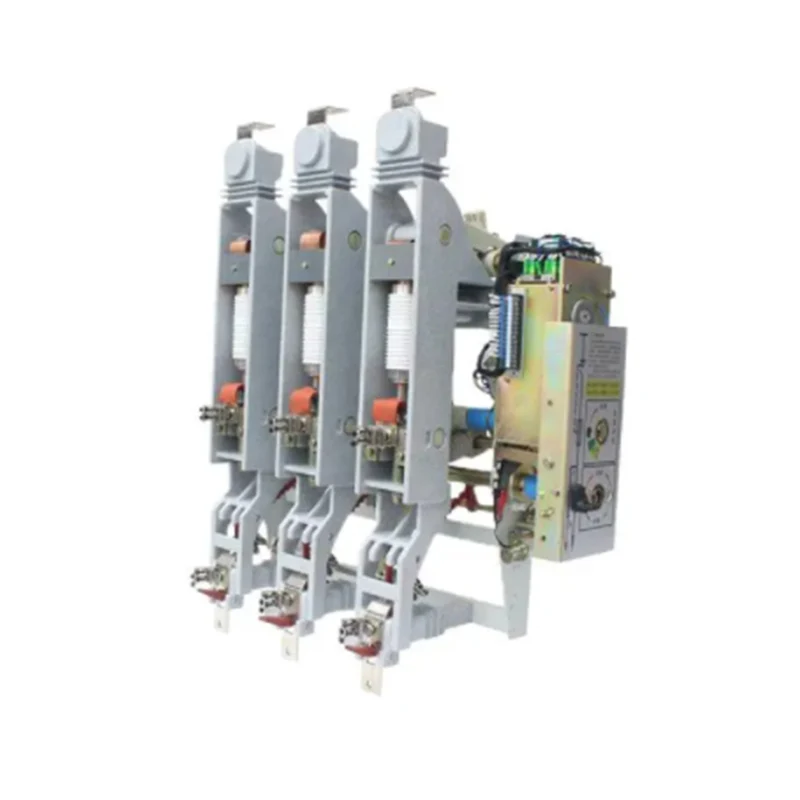

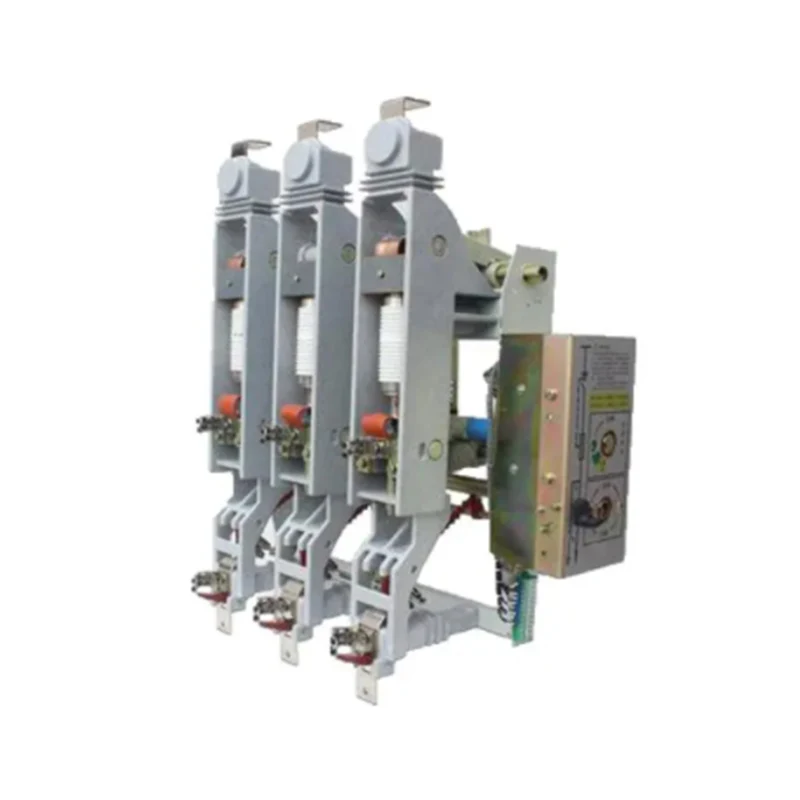

FZRN61 terhelésmegszakító kapcsoló leválasztó kapcsolóval és földelő kapcsolóval

Beltéri váltakozó áramú nagyfeszültségű miniatűr vákuumterhelés-megszakító kapcsoló

• 3 fázis

• 3 munkapozíció

• integrált

• leválasztó kapcsolóval és földelőkapcsolóval

• jobb/bal működés, fejjel lefelé szerelhető

Az FZRN61 terhelésmegszakító kapcsoló áttekintése leválasztó kapcsolóval és földelő kapcsolóval

• Az FZN61-12DG/630-20 és FZN61-12DG/1250-25 beltéri AC nagyfeszültségű, miniatűr vákuumterhelés-megszakító kapcsolók háromfázisú nagyfeszültségű kapcsolóberendezések 12 kV névleges feszültséggel és 50 Hz névleges frekvenciával, terhelési áramok kapcsolására szolgálnak. , zárt hurkú áram, üresjárati transzformátor és kábel töltőáram, valamint rövidzárlati áramot hoz létre. A három állású, miniatürizált vákuumterhelés-megszakító kapcsoló felül megszakító kapcsolóval, alul földelő kapcsolóval van ellátva, ellenáll a rövidzárlati áramnak.

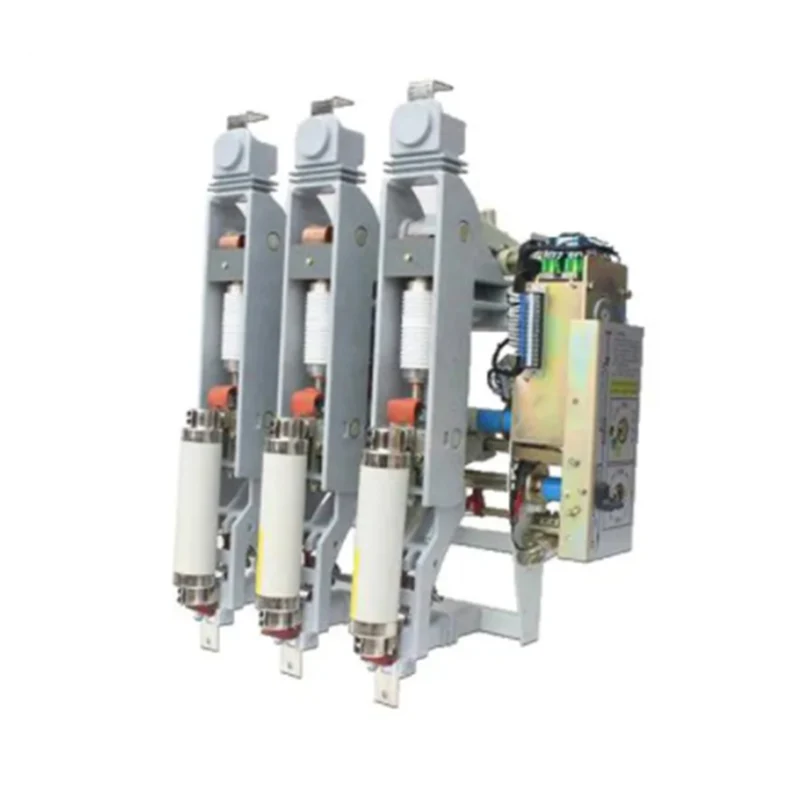

• Az FZRN61-12DG/200-31.5 AC nagyfeszültségű miniatűr vákuumterhelés-megszakító-biztosíték kombinációs egység beltéri nagyfeszültségű kapcsolóberendezés, amely az FZRN61-12DG miniatűr terhelésmegszakító kapcsolót és a SLAJ-12 (XRNT-10) nagyfeszültségű áramkorlátozót egyesíti. biztosíték. Bármilyen áramot meg tud szakítani a rövidzárlati áramig; a terhelés megszakító kapcsoló megszakítja az üzemi áramot, a biztosíték megszakítja az áramot, és a csatlakozás megszakítja az üzemi áram és a teljes zárlati áram közötti áramot. Ezzel egyidejűleg a biztosíték kioldja a terhelésmegszakító kapcsolót.

Az FZRN61 terhelésmegszakító kapcsoló típusának leírása leválasztó kapcsolóval és földelő kapcsolóval

Használati feltételek

• Környezeti levegő hőmérséklet: -30℃~+40℃;

• Magasság: ≤1000 m; 3000 m felett testreszabható;

• Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%;

• Földrengés intenzitása: ≤8 fok;

• Tűz- és robbanásveszély, vegyi korrózió és erős vibráció veszélye nélküli helyek;

• Szennyezettségi fok: II.

Műszaki paraméterek és teljesítmény

Termék összeállítási elemzési rajz

1. felső kimenet 2. leválasztó kapcsoló 3. szigetelő alap 4. rugalmas csatlakozás 5. felső biztosítéktartó 6. biztosíték 7. alsó biztosítéktartó 8. kioldólemez 9. alsó kimenet 10. fém keret 11. vákuummegszakító 12. rugós mechanizmus 13 kezelőpanel 14. földkapcsoló

A termék szerkezetének bemutatása

• A vákuumleválasztó terhelésmegszakító egy moduláris termék; a vázszerkezet: kompakt szerkezet, integrált leválasztó kapcsoló, vákuumterhelés-megszakító kapcsoló, biztosíték, földkapcsoló egésze, nagy teljesítményű nagyfeszültségű elektromos termékek.

• Kis méret: szélesség nyitott és zárt állapotban: a vákuumterhelés-megszakító szélessége ≤299mm.

• Magas paraméterek: a vákuumterhelés-megszakító névleges árama 1250A-ig; a kapcsoló-biztosíték kombinációs egység névleges árama 200A-ig terjed, amivel egy 2000kVA transzformátort védhet.

• A bejövő vonal megszakító kapcsolója össze van kötve a földkapcsolóval. A földkapcsoló kinyitása után a bejövő vonal megszakító kapcsolója ugyanilyen művelettel záródik.

• Rotációs megszakító kapcsoló felnyitás után látható töréssel.

• Mechanikus retesz van a vákuumleválasztó terhelésmegszakító kapcsoló és a leválasztó (földelés) kapcsoló között a helytelen működés elkerülése érdekében. Győződjön meg arról, hogy a vákuumterhelés megszakító kapcsoló zárható a leválasztó kapcsoló zárása után; a leválasztó kapcsolót csak a vákuumterhelés megszakító kapcsoló kinyitása után lehet kinyitni.

• A terhelésmegszakító kapcsoló felszerelhető elektromos működtető mechanizmussal, amely elektromos és kézi, távvezérlést is megvalósíthat.

• Opcionális segédkapcsoló, sönt és túláram-kioldó.

• A vákuumterhelés megszakító kapcsoló nyitási és zárási sebességét a kézi működtetés nem befolyásolja.

• A hibás működés elleni mechanizmus megfelel a nagyfeszültségű berendezések teljes készletére vonatkozó „öt megelőzés” követelményeinek.
