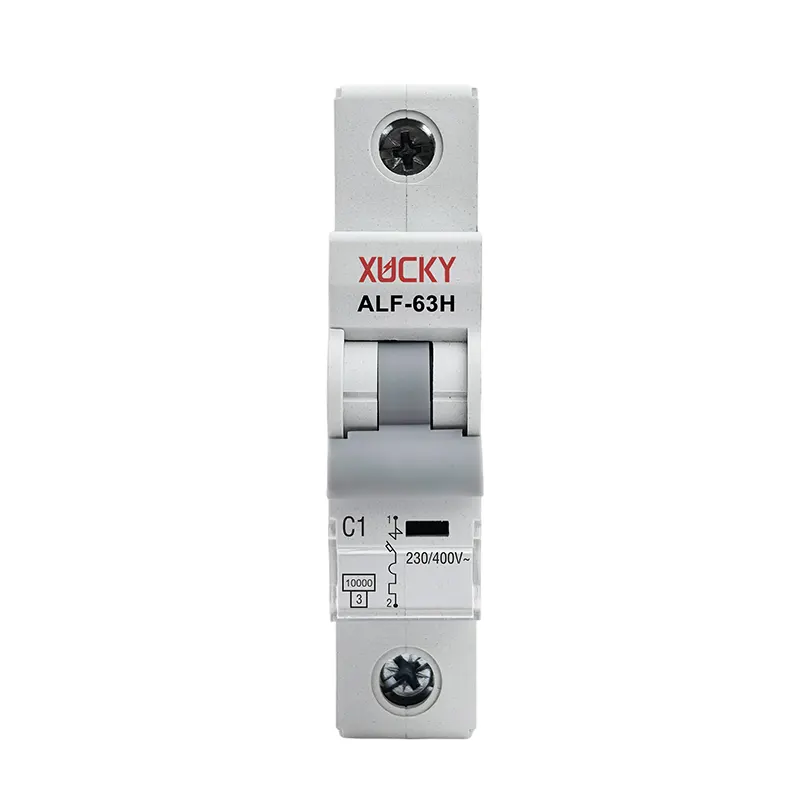

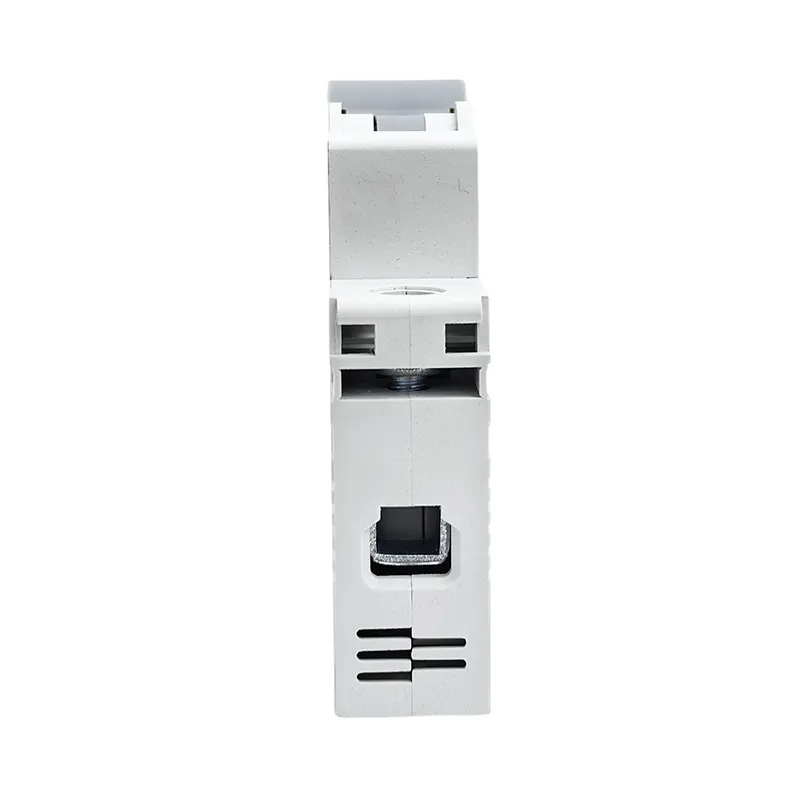

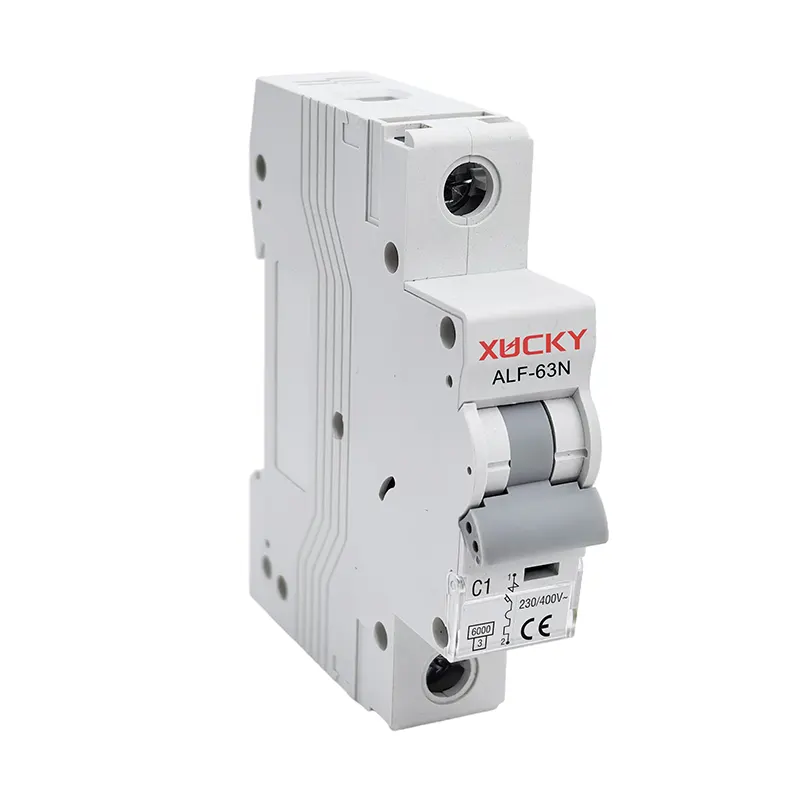

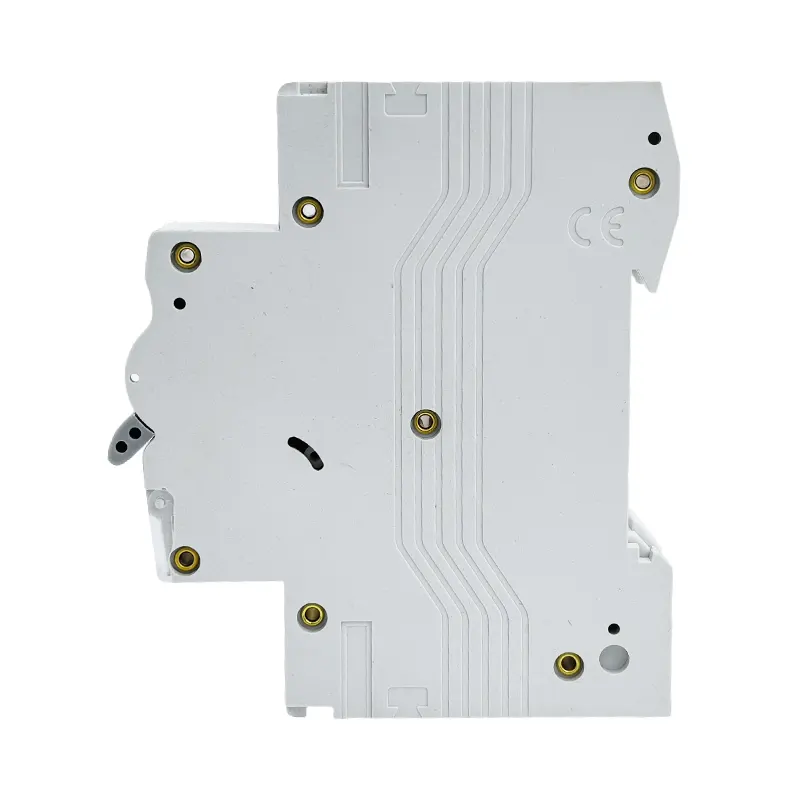

ALF-63 sorozat miniatűr megszakító

Mint a professzionális gyártás, Xucky szeretné biztosítani Önnek az ALF-63 sorozat miniatűr megszakítóját (MCB), megfelel az IEC60898 szabványnak, az MCB a megbízható teljesítmény, a pontos védőfunkció, a rövid kiadási idő és a nagy törési kapacitás jellemzője, a kis mennyiségű, széles körben használja a kontaktor, a kapcsolóberendezések túlterhelését és túlterhelését.

Kérdés küldése

termékleírás

ALF-63NH Series Miniature Circuit Breaker

A professzionális gyártásként Xucky szeretné biztosítani Önnek az ALF-63 sorozat miniatűr megszakítóját (MCB), megfelel az IEC60898 szabványnak, az MCB a megbízható teljesítmény, a pontos védőfunkció, a rövid kiadási idő és a nagy törési kapacitás jellemzője, a kis mennyiségű, széles körben használja a kontaktor, a kapcsolóberendezések túlterhelését és túlterhelését.

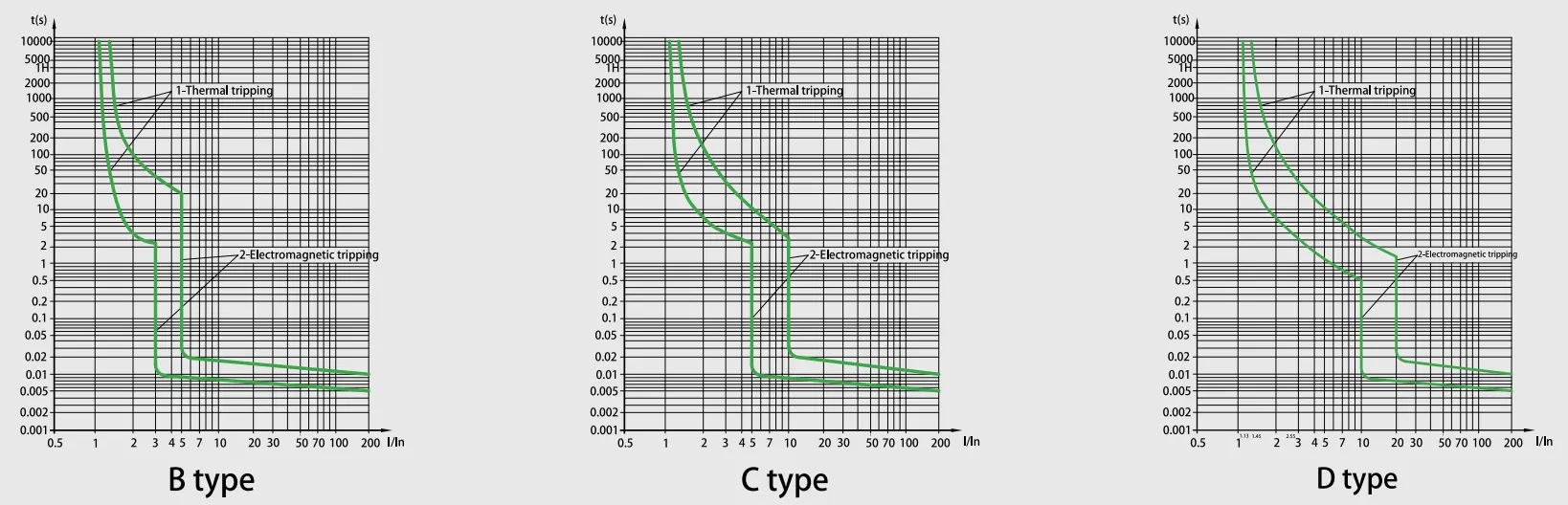

Jellegzetes görbe

ALF-63NH Series Miniature Circuit Breaker

Műszaki előírás

ALF-63 sorozat miniatűr megszakító
Standard	One/IEC60898-1
Bontási kapacitás (KA)	6,10
Védelem	Túlterhelés és rövidzárlat ellen
Névleges áram (a) in	1,2,3,6,10,13,16,20,25,32,40,63
Névleges feszültség (v)	1PAC 230/400,240/415
Névleges feszültség (v)	1P+N, 2P, 3P, 3P+N, 4PAC400/415
A névleges impulzus ellenáll az UIMP feszültségének (KV)	4
Névleges szigetelési feszültség UI (v)	500
Energia korlátozó CASS	3
Környezeti hőmérséklet (℃)	-25 ~+40, max.95%páratartalom
Hőkamerálási határérték	1,13xln NEM kioldás egy órán belül
Hőkamerálási határérték	1,45xin kioldás egy órán belül
Mágnás működés	B: (3-5) kérem, c: (5-10) kérem, d: (10-20) kérem
Oszlopok száma	1p, 1p+n, 2p, 3p, 3p+n és 4p
Típusú kirándulás	Termikus/mágneses felszabadulás
Hajlító kapacitás	16 mm² rugalmas vagy 25 mm -es merev, legfeljebb 25A minősítés
Hajlító kapacitás	25 mm² -flexibilis vagy 35 mm²rigid 32a és 63a besorolás
Védelmi fokozat	IP20
Telepítés	Rögzítés 35 mm -es DIN sínre

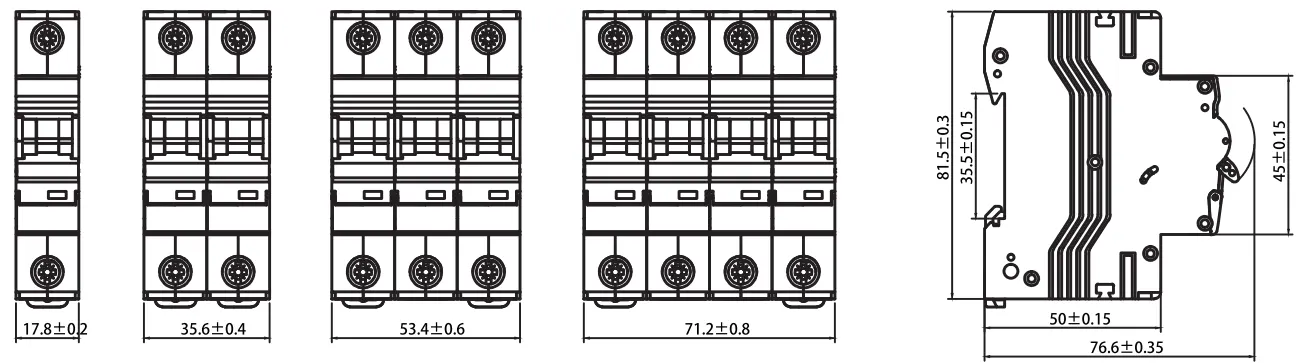

Szélesség	17,8 mm pólusonként

Megszakító felszabadító tulajdonság

NEM.	A kiadás névleges árama (A)	Kezdeti állapot	Tesztáram	Megadott idő	Eredményt kell elérni	Megjegyzés
1	1-63	hideg állapot	1.13in	t≤1h	Nem utazás
2	1-63	Az előző tesztnél	1,45ln	t <1h	utazás	Az áram beállítása a megadott értékre egyenletesen 5S -ben
3	In ≤32	hideg állapot	2,55in	1s	utazás
3	> 32 -ben	hideg állapot	2,55in	1s	utazás
4	1-63	hideg állapot	3in	t≤0,1s	Nem utazás	B típus
			5in	t <0,1s	utazás	B típus
			5in 10 ln	t≤0,1s	Nem utazás	C típus
			10in	t <0,1s	utazás	C típus
			20LN	t≤0,1s	Nem utazás	D típus
				t <0,1s	utazás	D típus

Kitartás (műveletek)

Kategória	Üzemeltetési ciklusok	Működési gyakoriság	Névleges áram
Elektromos állóképesség	4000	240/h	1-32
		120/h	40-63
Mechanikus állóképesség	10000	240/h	1-63

Jellemzők

1. Rendkívül magas rövidzárlat-töréskapacitás

A fejlett ívvezérlő technológia magasabb megszakítási kapacitást ér el az ipari előírásokhoz képest, biztosítva, hogy az ALF-63 sorozat miniatűr megszakítója (MCB) megbízható védelmet nyújt az ipari minőségű elektromos rendszerek számára szélsőséges hibakörülmények között.

2. kettős üzemmódú csatlakozási felület

Az integrált hibrid terminál kialakítása támogatja a merev buszrúd -dokkolást és a rugalmas kábelfogást. Az ALF-63 sorozat miniatűr megszakítója (MCB) szerszámok nélkül képes alkalmazkodni a különféle telepítési forgatókönyvekhez, miközben 40%-kal csökkenti a kábelezési időt.

3. Energia-tárolási mechanizmus a hosszú élettartamért

Az ALF-63 sorozat Miniature Circuitiver (MCB) rugó-támogatott operációs rendszerrel rendelkezik, 10 000 mechanikus ciklus állóképességgel, kopáskompenzációs technológiával rendelkezik

4. Fejlett kompozit ház

hírnév-retarkáns, hőálló és impulzus-nyúló tulajdonságokkal integrált ív-oltó kamrákkal, amelyek a hibás eseményeket tartalmazzák.

5. Dinamikus áramkorlátozó topológia

Az intelligens átadású energiaszuppresszió 65-80% -kal csökkenti a csúcshiba-áramot, lehetővé téve a downstream eszköz specifikációjának optimalizálását a rendszer teljes költségcsökkentési potenciáljával.
