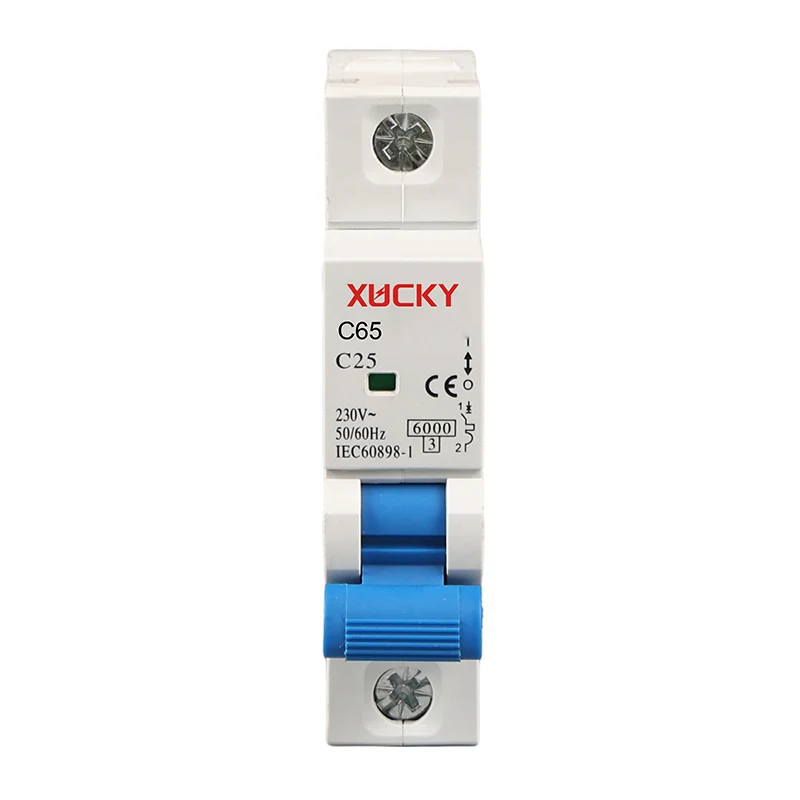

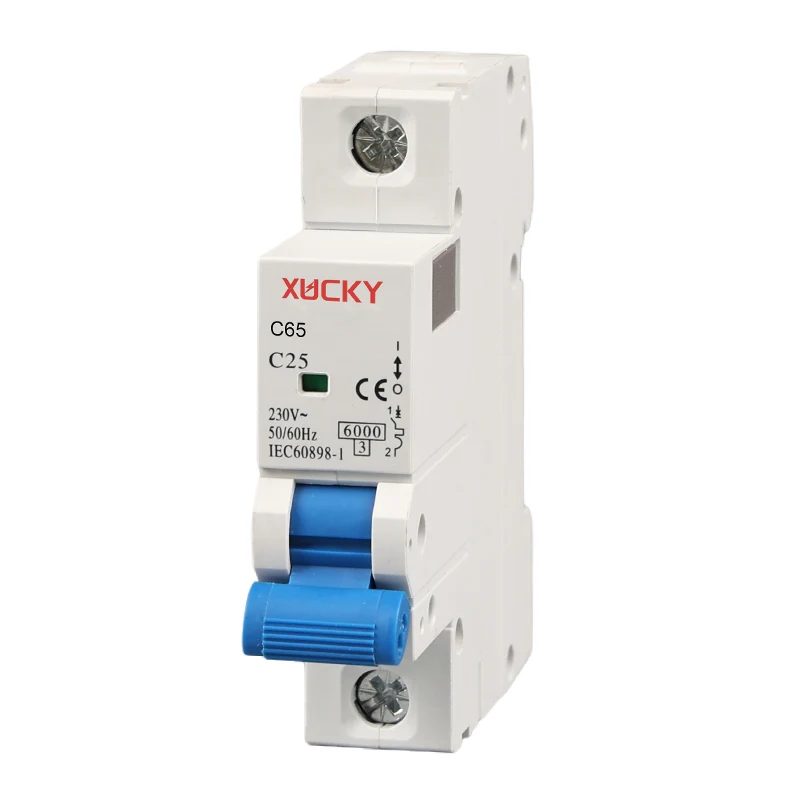

A C65 6KA miniatűr áramköri megszakítót (6KA háztartási MCB-nek is nevezik, hasonlóan a CHINT NB1-63-hoz) 50 Hz-es váltakozó áramú, 110V/230/400V névleges feszültségű, 1A, 2A, 3A, 6A, 10,2,10,2A, 10,2A, 1A,2A névleges áramkörhöz használják. A 32A, 40A, 50A, 60A, 63A a túlterhelés és a rövidzárlat védelme érdekében, valamint a ritka áramkör-átalakítás normál körülményei között használható, az áramkör és a berendezések védelmére szolgáló leválasztó kapcsolóként is használható.
A 6KA miniatűr áramkör-megszakítót (6KA háztartási MCB) ipari, kereskedelmi, sokemeletes és polgári lakó- és egyéb helyeken használják.
Megfelel a következő szabványoknak: GB10963.1, IEC60898-1.
|
Névleges áram |
0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
lengyelek |
1P.2P.3P,4P,1P+N,3P+N |
|
Névleges feszültség Ue |
230V/400V |
|
Névleges impulzusálló feszültség (1,2/50) Uimp |
6kV |
|
Dielektromos vizsgálati feszültség és Ind. Freq. 1 percig |
6kV |
|
Törésjelzés |
Zöld ablak (leválasztva), piros ablak (zárva) |
|
Védelmi osztály |
IP20 |
|

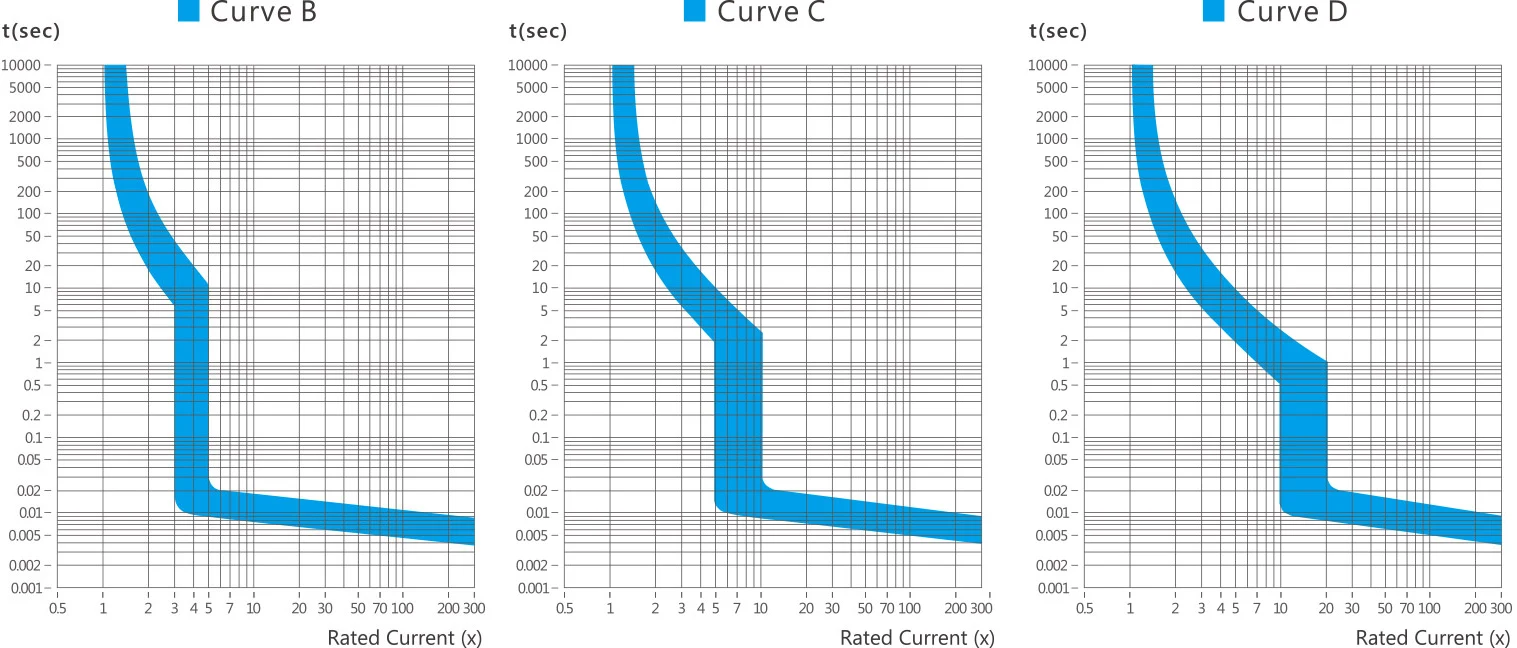

Thermo - Mágneses kioldási jellemzők |
B-görbe (3-5 hüvelyk), C-görbe (5-10 hüvelyk), D-görbe (10-14 hüvelyk) |
|
Elektromos élettartam |
2000 |
|
Mechanikai élettartam |
10000 |
|
Referencia-hőmérséklet a hőelem beállításához |
30℃ |
|
Környezeti hőmérséklet |
-5~+40 ℃ |
|
Terminál csatlakozási típusa |
Phillips csavarok |
|
Adapter kábel |
6-63A 1-25mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
|
Meghúzási nyomaték |
3,0 N.M |
|
Tartozékokkal kombinálva Segédérintkező |
|
|
Segédérintkező |
Igen |
|
Riasztó Kapcsolat |
Igen |
|
Shunt Release |
Igen |
|
Feszültségkioldás alatt |
Igen |
Ha a környezeti hőmérséklet nem 30 fokos referenciaérték, a referencia korrekciós tényező a következő.
|
Környezeti hőmérséklet |
-20 ℃ |
-10 ℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Jelenlegi korrekciós együttható |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Névleges áram |
Minimális adapter rézhuzal |
|
6A |
1 MM² / 17AWG |
|
10A |
1,5 MM² / 16AWG |
|
16A |
1,5 MM² / 16AWG |
|
25A |
2,5 MM² / 13AWG |
|
32A |
4 MM² / 11AWG |
|
40A |
6 MM² / 10AWG |
|
50A |
10 MM² / 7AWG |
|
63A |
10 MM² / 7AWG |

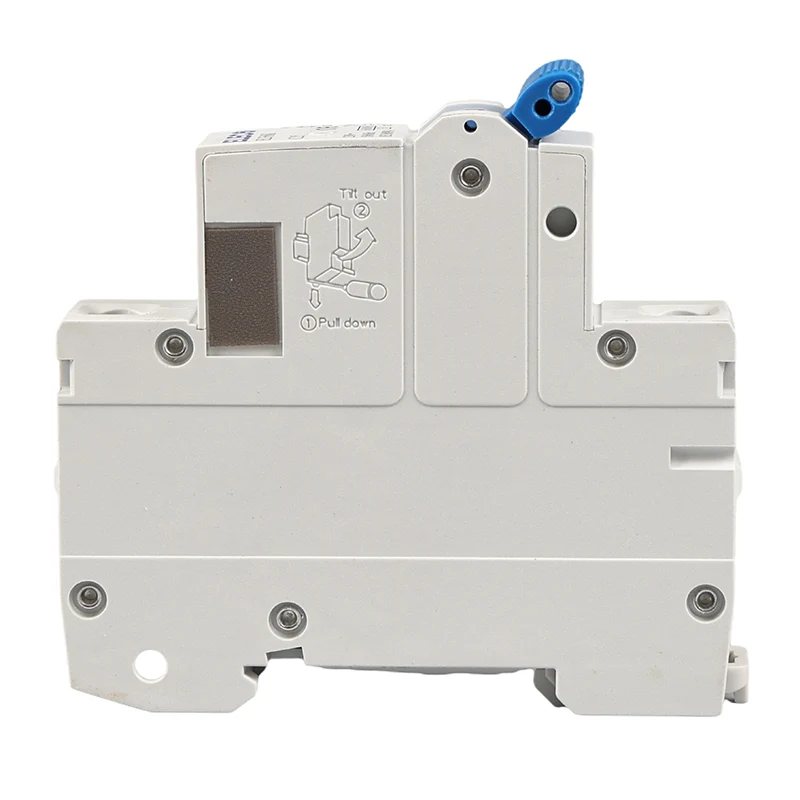

A beépítéshez Th35-7.5 típusú acél szerelősínt használunk.
