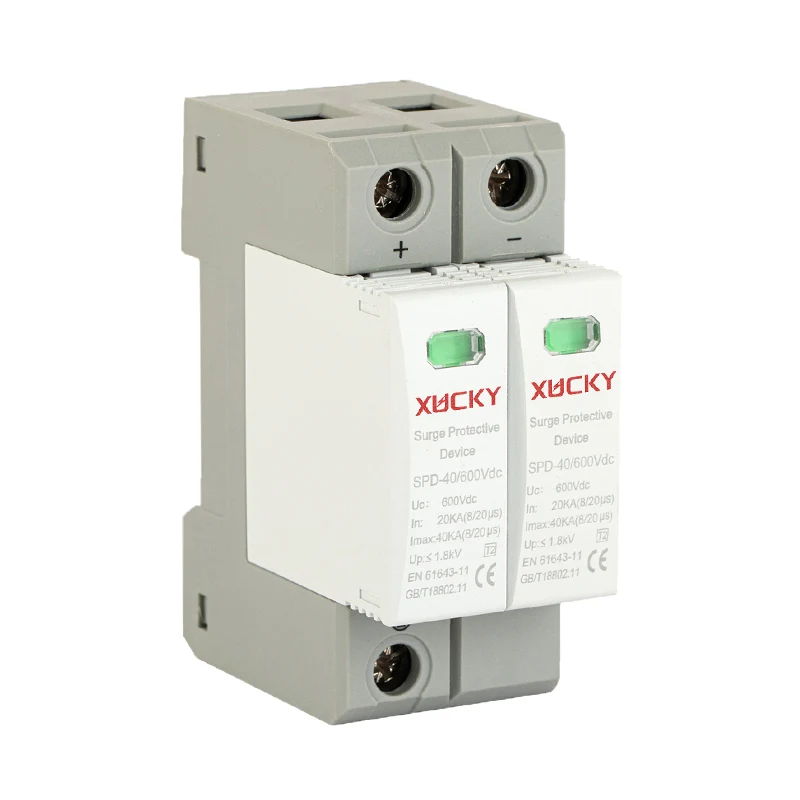

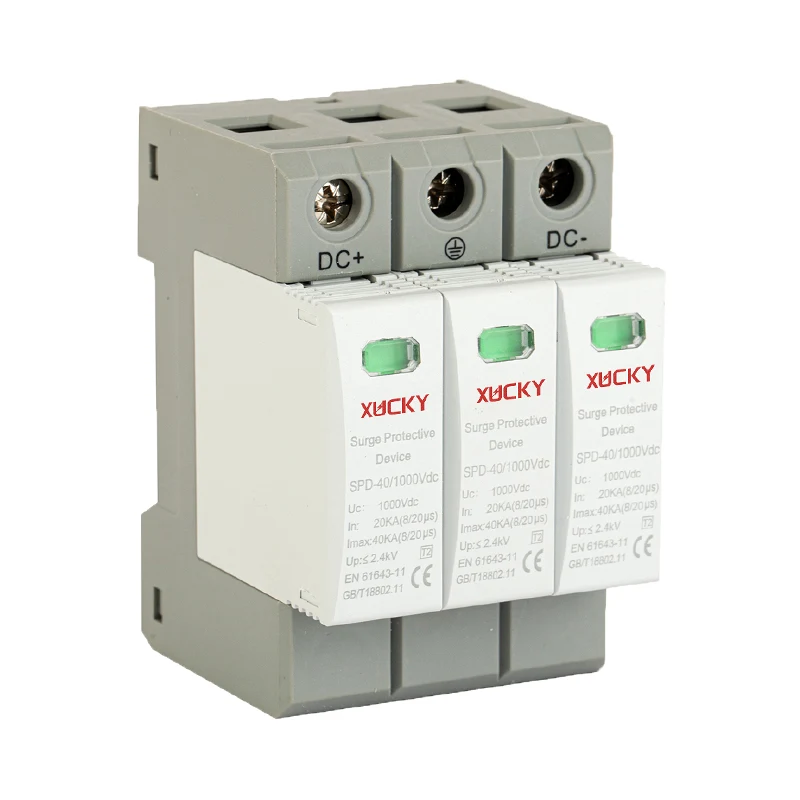

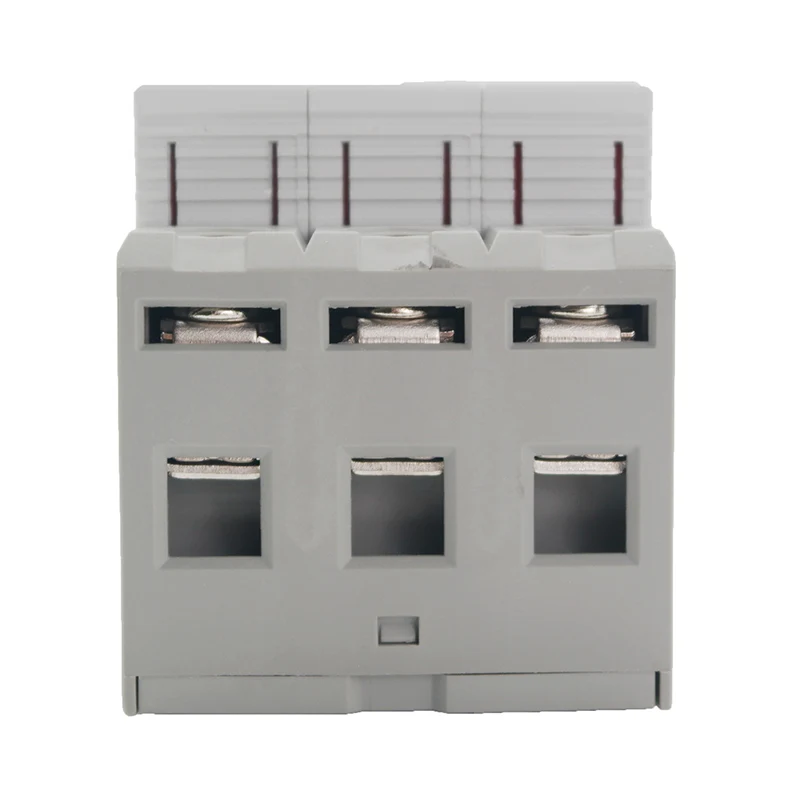

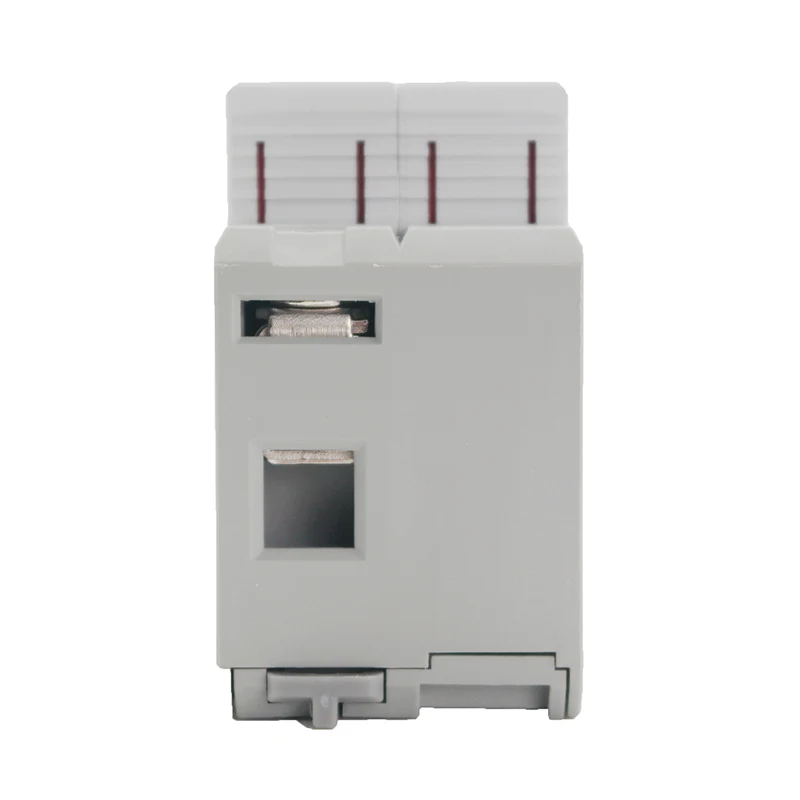

PV SPD túlfeszültség-védő eszköz

Az XUCKY PV SPD túlfeszültségvédő eszköz az IEC EN 50539-11 kisfeszültségű szabvány szerint alkalmazható, és az egyenáramú rendszer és egyéb berendezések túlfeszültségtől és azonnali túlfeszültség-károsodástól való védelmére szolgál. Ha az egyenáramú rendszer villámcsapás vagy más ok miatt túlfeszültséget tapasztal, a védő nanoszekundumos időn belül azonnal vezet, túlfeszültséget juttatva a földbe, ezáltal védve a ponthálózat elektromos berendezéseit. Az egyenáramú túlfeszültség-védelmi eszköz egy dugaszolható szerkezet, amely modul meghibásodása után gyorsan cserélhető; A villámvédelmi modul meghibásodása után a jelzőablak színe zöldről pirosra változik, és riasztási jelzés érkezik a termék távoli jelzőtermináljához csatlakoztatott távoli riasztókészülékhez.

Kérdés küldése

termékleírás

A PV SPD túlfeszültség-védő eszközt széles körben használják fotovoltaikus kombinálódobozokban, teljesítményinverterekben, egyenáramú elosztó szekrényekben stb. Előnyei a nagy kisülési áram, a gyors válaszidő és az alacsony maradékfeszültség. A maximális fotovoltaikus feszültség eléri az UC≤1200VDC értéket.

JELLEMZŐK

1. Feszültségtípusok: DC500V 690V 800V 1000V 1200V;

2. 8/20 µs, T2 védelem;

3. Nagy kisütési kapacitás, gyors reagálás, dugaszolható;

4. Dupla hőleválasztó eszközök, megbízhatóbb védelmet biztosítva;

5. Vizuális ablak, a zöld a normált, a piros azt jelenti, hogy hiba (új modul cseréje szükséges);

6. A távoli terminál opcionális.

ELEKTROMOS MŰSZAKI PARAMÉTEREK

Modell	PV DCSPD
Standard	IEC EN50539-11
Védelmi fokozat	T2, II. osztály
Max. folyamatos üzemi feszültség Uc	500V 690V 800V 1000V 1200V
Névleges kisülési áram 8/20μs-ban	20KA
Max kisülési áram 8/20μs-ban	40KA
Villámimpulzus áram 10/350μs	12.5KA
Feszültségvédelmi szint feljebb	≤4KV
A lengyelek száma	2P/3P
Válaszidő Ta	≤25ns
Csatlakozó kábel	≥4mm², Földelő vezeték ≥6mm²

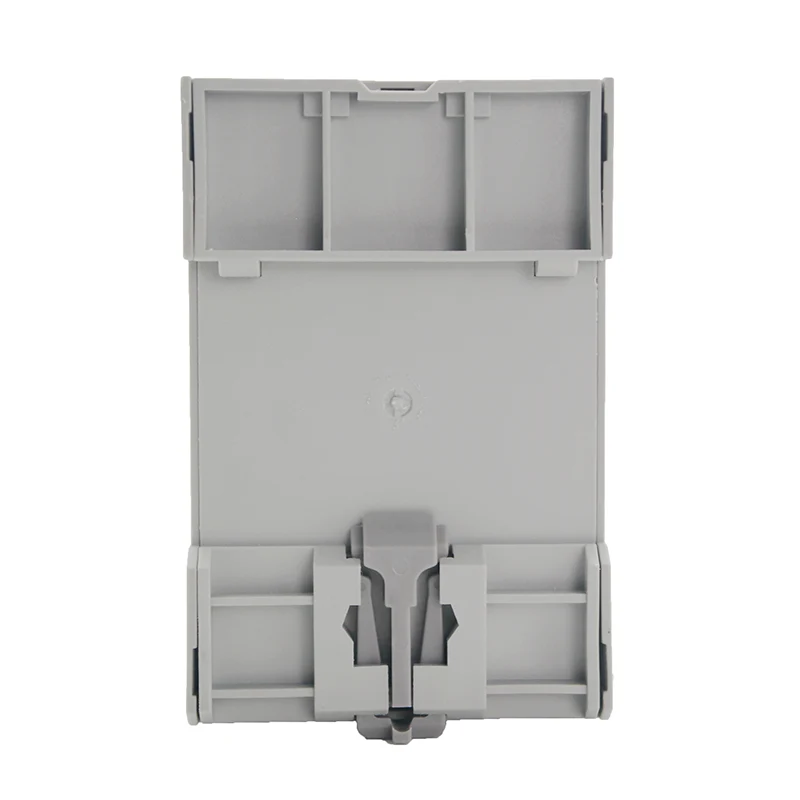

A telepítés módja	35 mm-es DIN sín
Hozzáillő biztosíték vagy megszakító	≥32A
Működési hőmérséklet tartomány	-40°C ~ +80°C
Házszín modul/alap	Szürke/fehér
Bizonyítvány	CE, ISO9001-2015

BEKÖTÉSI rajz

FŐ SZERKEZET ÉS MŰKÖDÉSI ELVE

A fotovoltaikus energiatermelő rendszerben a vezeték pozitív és negatív pólusa és a föld közé védőberendezések kapcsolódnak. Normál körülmények között a védőeszköz nagy ellenállású állapotban van. Ha villámcsapás vagy más ok miatt túlfeszültség lép fel az elektromos hálózatban, a védőeszköz nanoszekundum alatt azonnal vezet, és a túlfeszültséget a földre vezeti, ezáltal védi az elektromos hálózaton lévő elektromos berendezéseket. Amikor a túlfeszültség áthalad a védőeszközön és eltűnik, a védőeszköz visszavált nagy ellenállású állapotba, ez nem befolyásolja az elektromos hálózat normál működését. A túlfeszültség-védő elektromos sematikus diagramja a következő ábrán látható.

CHIP

Max. folyamatos üzemi feszültség Uc	Ellenállás Chip mérete
500VDC	34mm34mm4,6mm
690VDC	34mm34mm6,0mm
800VDC	34mm34mm6,5mm
1000VDC	34mm34mm7,35mm
1200VDC	34mm34mm7,5mm

VÁZLAT ÉS TELEPÍTÉSI MÉRETEK

ALKALMAZÁS

●Szolár inverterek: Az inverterek érzékeny elektronikájának védelme a túlfeszültséggel és túlfeszültséggel szemben.

●Szolárpanelek: A napelemek csatlakozódobozaiba integrálva megvédik az egyes paneleket a túlfeszültségtől.

● DC kombinálódobozok: A központosított napelemes rendszerekben SPD-ket használnak a kombinált egyenáramú kimenet védelmére több napelemsorral szemben.

●Akkumulátortároló rendszerek: Az akkumulátorok és a kapcsolódó elektronikai elemek túlfeszültség elleni védelme.

● Hálózathoz kötött és hálózaton kívüli napelemes rendszerek: A hálózatra kapcsolt és az önálló napelemes rendszerek biztonságának és stabilitásának biztosítása.

● Töltésvezérlők: Napenergiával működő rendszerekben töltésvezérlőkkel, amelyek megvédik a feszültségcsúcsoktól, amelyek károsíthatják a vezérlőt vagy a csatlakoztatott terheléseket.
