SPD túlfeszültség-védő eszköz

Alkalmazási kör

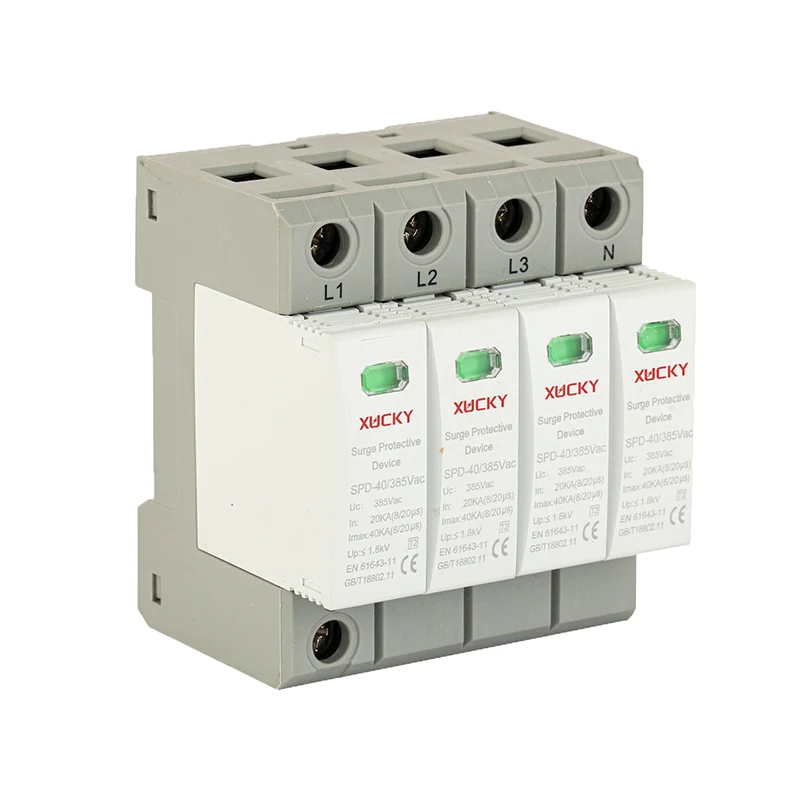

Az XUCKY SPD túlfeszültségvédő eszköz, B, C, D sorozatú nagyáramú moduláris SPD túlfeszültségvédő eszköz 50/60 Hz AC, TT, IT, TN-S, TN-C, TN-C-S névleges feszültségű tápellátó rendszerekhez használatos. 380 V és az alatti, a villámcsapás vagy túlfeszültség okozta elektromos hálózat védelme érdekében. Kialakítása az IEC61643-1-re épül, 100kA-es villámáramot képes levezetni, a ház 35mm-es elektromos sínre van felszerelve, a leválasztó készülék automatikusan kikerül az elektromos hálózatból, közben az állapotjelző zöldről pirosra vált. Az SPD túlfeszültségvédő eszköz közös módú (MC) és differenciális módú (MD) védelmi módokkal rendelkezik.

Az SPD túlfeszültségvédő eszköz megfelel az IEC61643-1 szabvány követelményeinek.

A túlfeszültség-védő berendezés funkciója

Az SPD túlfeszültségvédő eszköz kiváló nemlineáris varisztort használ, normál körülmények között a túlfeszültségvédő eszköz nagy ellenállású állapotban van, a szivárgási áram közel nulla, hogy biztosítsa az áramellátó rendszer normál tápellátását. Amikor megjelenik az áramellátó rendszer túlfeszültsége, a túlfeszültség-védő eszköz nanoszekundumokban azonnal vezeti, a túlfeszültség határ amplitúdója a berendezés biztonsági munkakörében. Ezzel egyidejűleg a túlfeszültségi energia felszabadul. Ezután a túlfeszültség-védő eszköz gyorsan nagy impedanciájú állapotba vált, ami nem befolyásolja az energiarendszer normál tápellátását.

Felépítés és működési elv

SPD túlfeszültségvédő eszköz háromfázisú, négyvezetékes rendszerben, a túlfeszültségvédő eszközök a három fázisvezeték és a nulla vonalú földelő vezeték közé vannak csatlakoztatva. A túlfeszültség-védő eszköz normál körülmények között nagy ellenállású állapotban van, amikor villámcsapás vagy egyéb okok által okozott túlfeszültség jelenik meg az elektromos hálózaton, a túlfeszültség-védő eszköz nanoszekundumos idő alatt azonnal vezet, hogy túlfeszültséget vegyen a földbe, és megvédje az elektromos berendezéseket. az elektromos hálózaton. Amikor a túlfeszültség áthalad a védőn, eltűnése után a túlfeszültségvédő eszköz nagy ellenállású állapotba vált, így nem befolyásolja az elektromos hálózat normál működését.

Termékjellemzők

★ a nagy teljesítményű cink-oxid varisztor fólia független szellemi tulajdonjogainak használata

★ professzionális technológia alkalmazása a fém pajzsvédő modulon belül

★ beépített túláram túlmelegedés, hőmérséklet-szabályozó áramkör technológia

★ A riasztás egyértelmű, zöld (normál), piros (hiba)

★ modul tervezés, egyszerű telepítés, karbantartás, egyszerű karbantartás

★ Távoli kommunikációs interfésszel, amely lehetővé teszi a távfelügyeletet

Fő műszaki paraméterek

Diagram

A fő szerkezet és működési elv

A háromfázisú négyvezetékes rendszerben három fázisvezeték és egy nullavezeték csatlakozik egy védővel a tompa közé.

Normál körülmények között a védő nagy ellenállású állapotban van, és ha az elektromos hálózatban villámcsapás vagy egyéb ok miatt túlfeszültség lép fel, a védő azonnal gyorsan bekapcsol, nanoszekundumos idő alatt, és bevezeti a túlfeszültséget. a talajba, ezzel védve az elektromos hálózaton lévő elektromos berendezéseket.

Amikor a túlfeszültség áthalad a védőn, és eltűnik, a védő visszavált nagy ellenállású állapotba, hogy ne befolyásolja az elektromos hálózat normál működését. A túlfeszültség-védő elektromos sematikus diagramja az alábbiakban látható.

Megjegyzés: 1, hőhiba szakaszoló 2, varisztor lap

Telepítési hely és alkalmazás

■ C-osztályú villámáramú SPD-védő villámcsapáshoz, potenciálragasztáshoz.

■ Telepítse az LPZ0B vagy LPZ1 területet és az LPZ2 területet.

■ A túlfeszültség-védő eszközt általában a padlózati elosztódobozba, számítástechnikai központba, telekommunikációs helyiségbe, liftvezérlő helyiségbe, kábeltévé-szobába, épületirányítóba, biztonsági felügyeleti központba, tűzvédelmi központba, ipari vezérlőterembe, frekvenciaátalakító berendezés vezérlőszobájába, kórházba telepítik. műtő, intenzív osztály és elektronikával felszerelt

VÁZLAT ÉS TELEPÍTÉSI MÉRETEK

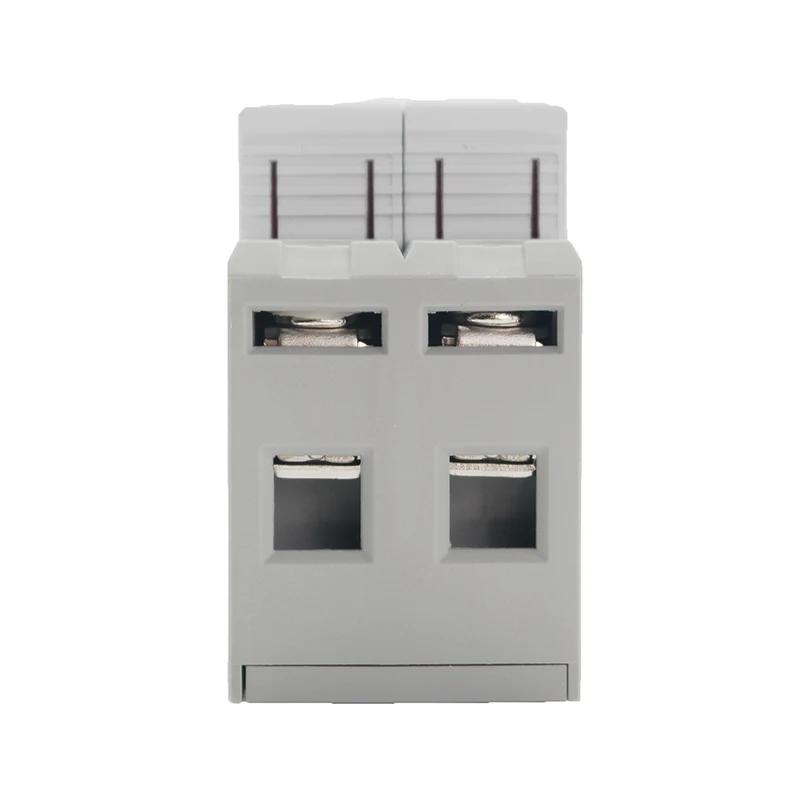

1P

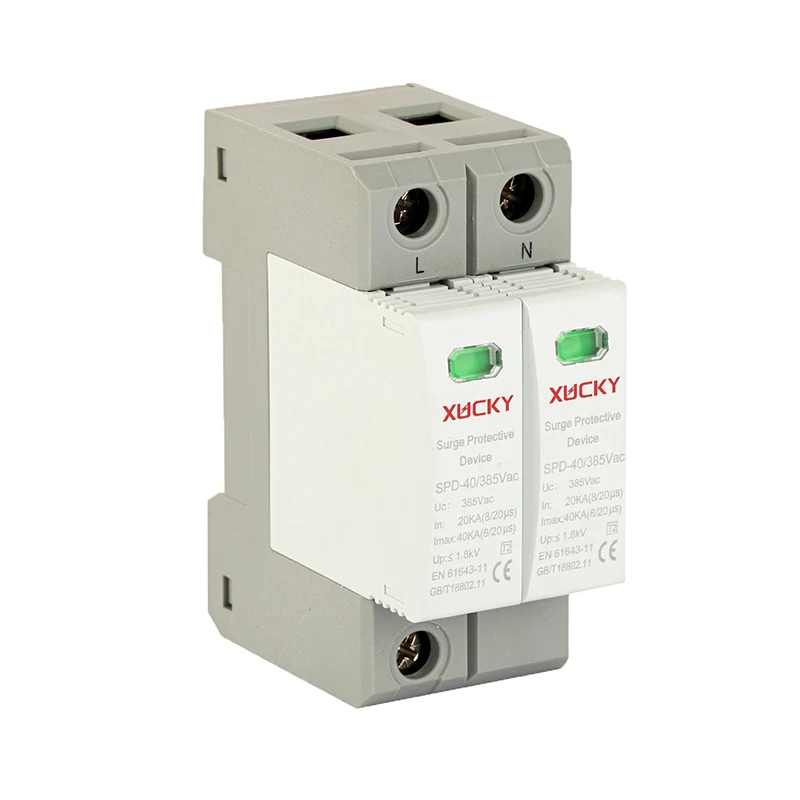

2P

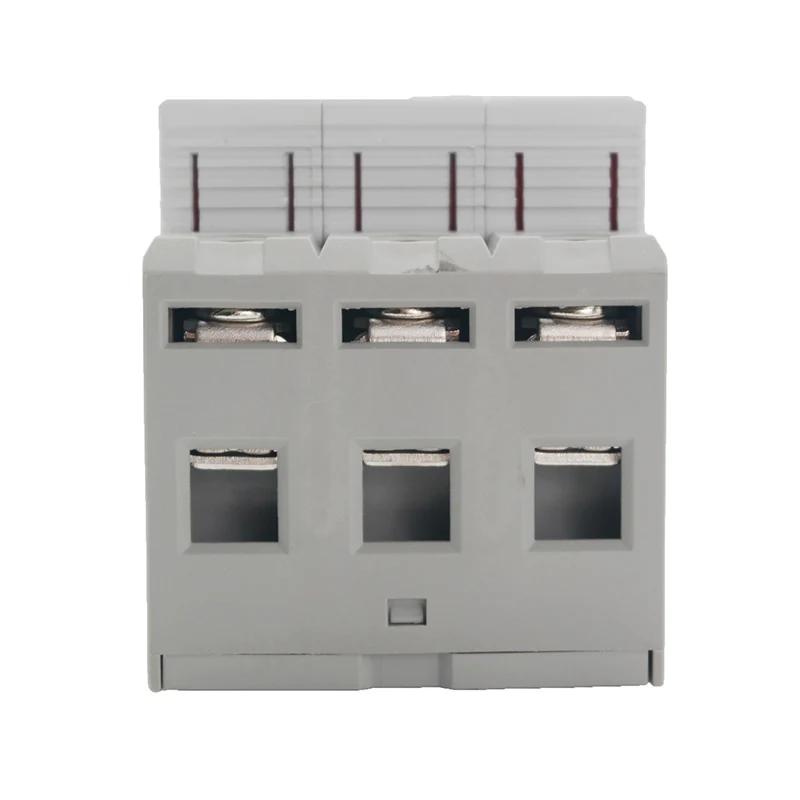

3P

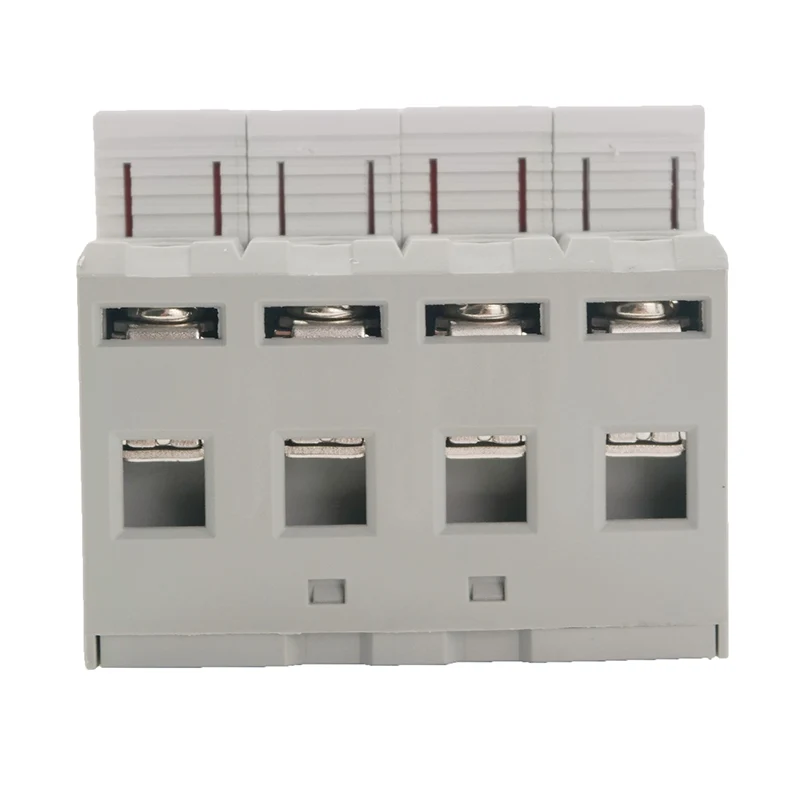

4P

Miért használjunk túlfeszültségvédőt?

A villám pusztító ereje nagy, a kapcsoló tápegységen kívüli villám (villámhárító) nem elegendő, a villámhullám közvetlenül vagy közvetve (elektromágneses indukción keresztül) megtámadja az összes elektromos pályát és fémcsatornát (például tápvezetéket és jelvezetéket, antenna és fémcső stb.). Az ebből eredő túlfeszültség és villámlökések nagy károkat okoznak a hálózati rendszerben, az elektromos berendezésekben, az elektronikus információkban, a vezetékek enyhén megsérülnek, súlyosan károsítják a készüléket, megbénítják a rendszert, felbecsülhetetlen veszteséget okoznak. A villámáram gyorsan változó, az elektromos.
