RCBO C65

A Xucky kiváló minőségű RCBO C65 6KA A típusú 1P+N & 3P+N RCBO (a maradék áram üzemeltetett megszakító integrált túláram védelemmel) tökéletes megoldás a túláram és a földhibás áramlása elleni teljes védelemhez. Két modul szélességében (36 mm) és négy modul szélességében (72 mm) a sorozat bármikor és bármilyen esetben biztosítja az emberek, a létesítmények és a kapcsolódó berendezések biztonságát

Kérdés küldése

termékleírás

RCBO C65

Termék előnyei

● Az előre és a fordított vezetékeket a Xucky kiváló minőségű RCBO C65 engedélyezi;

● A felső és az alsó csatlakoztatható egy 16 mm2 -es keresztmetszetű buszrészhez, és a vezetékekhez, amelyek keresztmetszete akár 25 mm2 -ig terjedhet;

● Szivárgásjelző (kék/piros jel a kis ablakon belül) megkönnyíti a termékhibák forrásainak ellenőrzését és a karbantartási időt csökkenti;

● Fokozott biztonsági funkciók: Ez az RCBO C65 túlterhelés és rövidzárlat védelme biztosítja az áramkörök biztonságos és megbízható működését a hazai, kereskedelmi és lakossági alkalmazásokban.

● Kiváló minőségű konstrukció: Kiváló minőségű anyagokkal és építéssel ez a miniatűr megszakító RCBO C65 megbízható teljesítményt és tartósságot biztosít, amely megfelel az igényes felhasználók elvárásainak.

● Sokoldalú kialakítás: A légkapcsolót mind háztartási, mind kereskedelmi célokra tervezték, így sokoldalú megoldást jelent az elektromos alkalmazások széles skálájára, ideértve a nagy forgalmi területeket vagy a nagy villamosenergia -igényű területeket.

Alkalmazás

Standard: Az EN/IEC 61009 -1 megerősítése

Bontási kapacitás: 6ka

Védelem: Földi hiba, túláram és rövidzárlat

Névleges áram. In: 3,6,10,16,20, 25,32, 40a

Üzemeltetési. I △ N: 10.30. 100. 300 mA

Jellemző: B.C

A névleges maradék áram üzemeltetett gyártási és törési kapacitás i △ m: 500a

A névleges maradék, nem -operált áram l △ NO: 0.5i △ N

A névleges impulzus ellenáll a feszültség UIMP: 4000 V

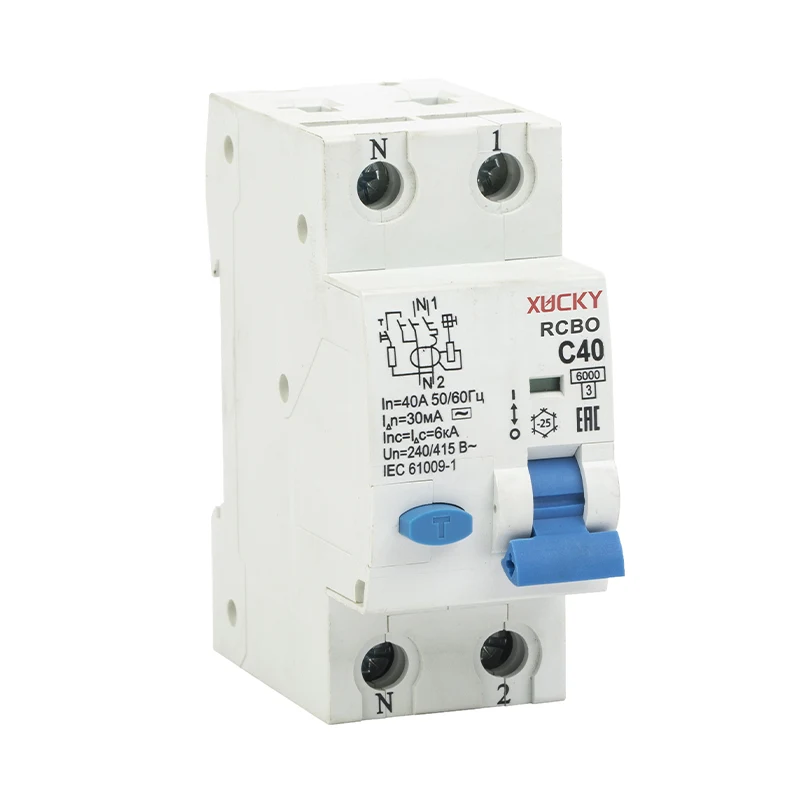

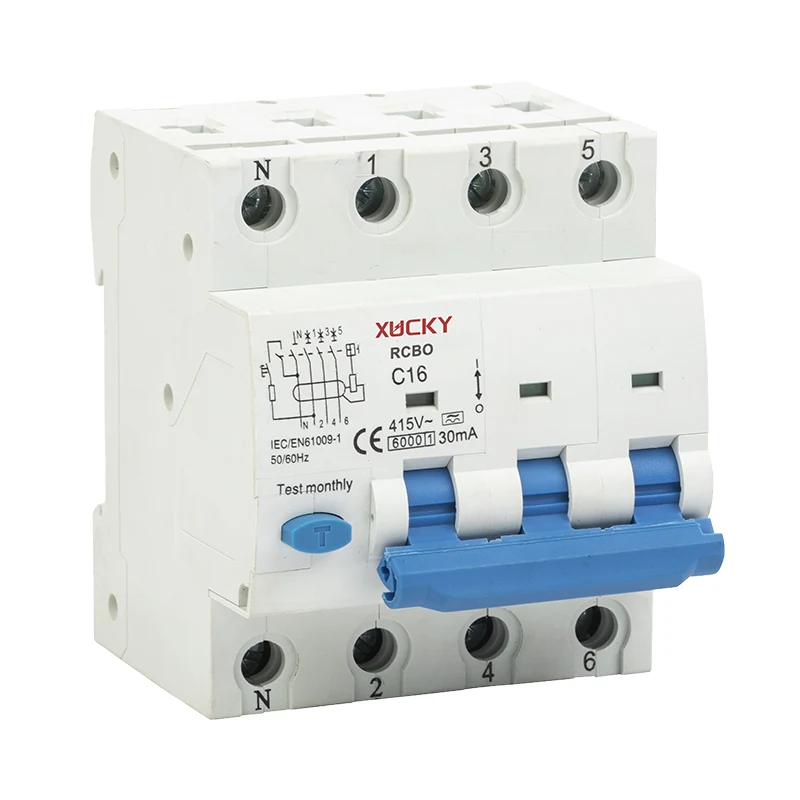

Pólusok száma: 1p+n, 3p+n

Minősített feszültség: 230VAC

Védelmi fok: -25 ℃ ~+40 ℃

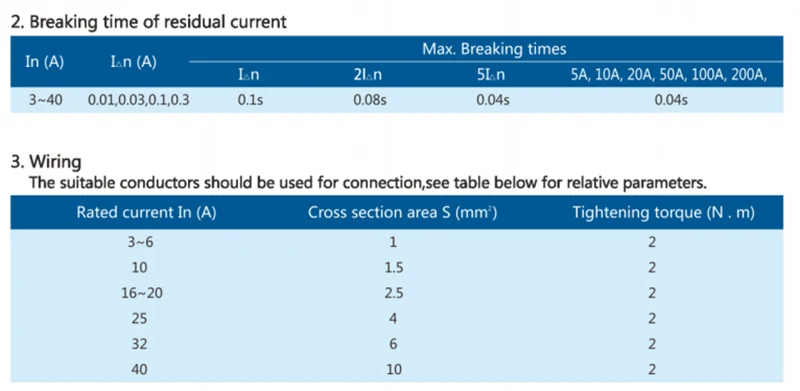

A maradék áram off -time ≤0,1 sec.

A TRIMURT GRORE hibája: Elektromágneses

Túláram: Termálmágneses

Védelmi fok: IP20

Szerelje fel a 35 mm -es DIN sínre

Szélesség 2 modul

Terminál födém típusa és tűtípus

Műszaki adatlap

	Beír			2P	4P
	Szabványok			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Bizonyítvány			CB, CE, ROHS
	Származási ország			KÍNA
Elektromos jellemzők	Típus (a földszivárgás hullámformája érzékelt)			A típusú, típusú AC
	Oszlopok száma			1P+N	3P+N
	Névleges áram	-Ben	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a	6, 10, 13, 16, 20, 25, 32, 40 A
	Névleges érzékenység	IAn	majom	10, 30, 100, 300 Ma	30, 100, 300 Ma
	Névleges feszültség	UE	V	220/230/240 V	380/400/415 V
	Működési idő	A típusú / típus AC		Pillanatnyi
		A típusú [S]		10 ms késleltetés
		A típusú [G]		40 ms késleltetés
	Szigetelési feszültség	UI	V	500 V -os AC
	Túlfeszültség kategória			III.
	Szennyeződés			2
	Áramköri teszt működési feszültsége		V	187 - 264 V	230 - 485 V
	Névleges frekvencia		HZ	50/60 Hz
	Besorolt bontási kapacitás ACC. az IEC/EN 61009-1-hez	ICN	A	10 000 a
	Besorolt bontási kapacitás ACC. az IEC/EN 64947-2-hez (Csak a rövidzárlati tesztre utal)	ICU	A	15 000 a
		ICS	A	7500 A (50%ICU)
	Névleges maradék törési kapacitás Acc.To IEC/EN 61009-1	IAm	A	3000 a
	A névleges impulzus ellenáll a feszültségnek (1,2/50)	Uimp	KV	4 kV
	Dielektromos tesztfeszültség az Ind. Freq. 1 percig.		KV	2,5 kV (50/60Hz, 1 perc)

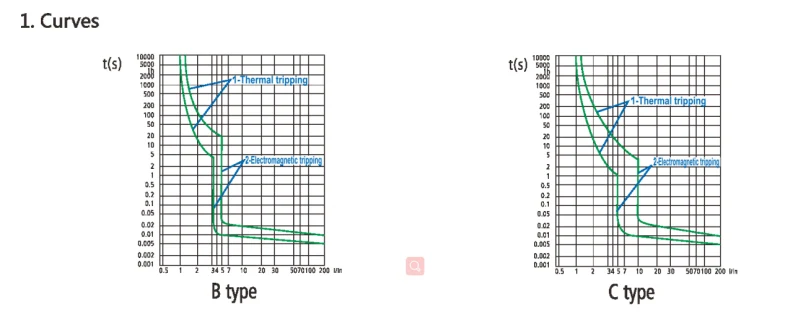

	Hőmágneses felszabadulás - jellemzők			B jellemzők B: 3in - 5in
				Jellemzők C: 5in - 10in
	Energia korlátozó osztály Acc. EN 61009-1			3
	Túlfeszültség -áram ellenállás (8/20 hullám)		A	3000 a

Mechanikai jellemzők	Ház			I - II. Szigetelő csoport, RAL 7035
	Váltás			II. Szigetelő csoport, RAL 5017
	Tesztgomb			II. Szigetelő csoport, RAL 2000
	Érintkezési helyzetjelzés			Zöld / piros ablak
	Földhibás utazás jelzése			Fehér ablak
	Elektromos élettartam	Műtét		4000 ciklus
	Mechanikai élet	Műtét		10000 ciklus
	Védelmi fokozat Acc. hogy EN 60529	Ház		IP4X
		Terminál		IP2X
	Sokk ellenállás Acc. IEC/EN 60068-2-27			25G - 2 sokk - 13ms
	Rezgésállóság Acc. az IEC/EN 60068-2-6			0,1 mm vagy 1 g - 20 ciklus 5… 150… 5 Hz -en
	Környezeti feltételek (nedves hő) Acc. az IEC/EN 60068-2-30-hoz		° C/rh	28 ciklus 55 ° C/90-96% és 25 ° C/95-100%
	Referencia -hőmérséklet a termikus elem beállításához		° C	30 ° C
	Környezeti hőmérséklet (napi átlagos ≤ 35 ° C)		° C	-25… +40 ° C
	Tárolási hőmérséklet		° C	-40… +70 ° C
Telepítés	Terminál típusa			Ikercélú terminál (lift / nyitott szájú)
	A kábelek terminál mérete	alsó / felső	mm²	25/35 mm²
	Terminál mérete a PIN -BUSBAR -hoz	alsó / felső	mm²	10/16 mm²
	Terminál mérete a villabuszrúdhoz	alsó / felső	mm²	M6 - 10/16 mm²
	Szilárd /sodrott vezetékek			1x 1mm² - 35 mm² 2 x 1mm² - 16 mm² *
	Rugalmas huzalok héjjal vagy anélkül			1x 1mm² - 25 mm² 2 x 1mm² - 10 mm² *
	Meghúzási nyomaték	alsó / felső		2 nm
	A kábel eltávolítási hossza			10 mm
	Felszerelés			Din Rail 60715 -ben (35 mm) rögzítő klip segítségével
	Rögzítőhely			Bármilyen
	Csatlakozik			Felső/alsó terminálok

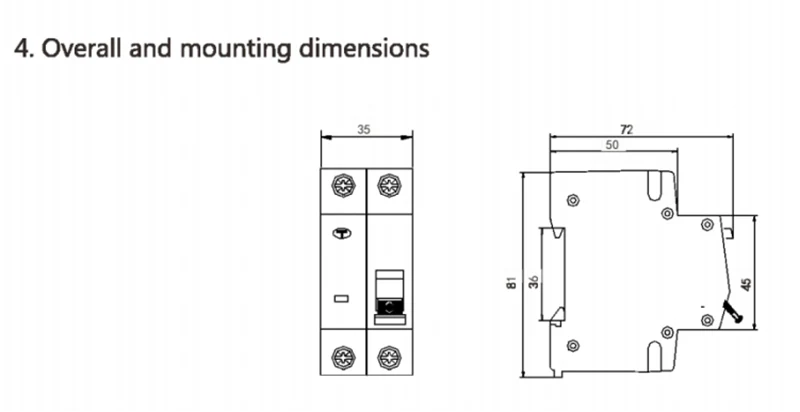

	Méretek (h x w x d)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Súly		kg	0,19 kg	0,42 kg
Csomagolás	Csomagolás a (Egyéni doboz)	Mennyiség	darabok	1	1
		Dimenzió (hwd)	mm	904080 mm	907881 mm
		Súly	kg	0,2 kg	0,43 kg
	B csomagolás B (*A) (Középső doboz)	Mennyiség	darabok	6	3
		Dimenzió (hwd)	mm	2559591,2 mm	2429889 mm
		Súly	kg	1,3 kg	1,3 kg
	Csomagolás C (*B) (Mesterkarton)	Mennyiség	darabok	60	30
		Dimenzió (hwd)	mm	510275200 mm	520255200 mm
		Súly	kg	14,5 kg	14,5 kg
Kombinál kiegészítő elemek	Kiegészítő érintkezés			És (yys)	És (yys)
	Allarm kapcsolat			És (yys)	És (yys)
	Shunt kirándulás			És (yys)	És (yys)
	Kiegészítő érintkezés az alsó illesztéshez			És (yys)	És (yys)
	Alulfeszültség -felszabadulás			És (yys)	És (yys)
	Túlfeszültség -felszabadulás			És (yys)	És (yys)
	Motor üzemeltetési eszköz			És (yys)	És (yys)
