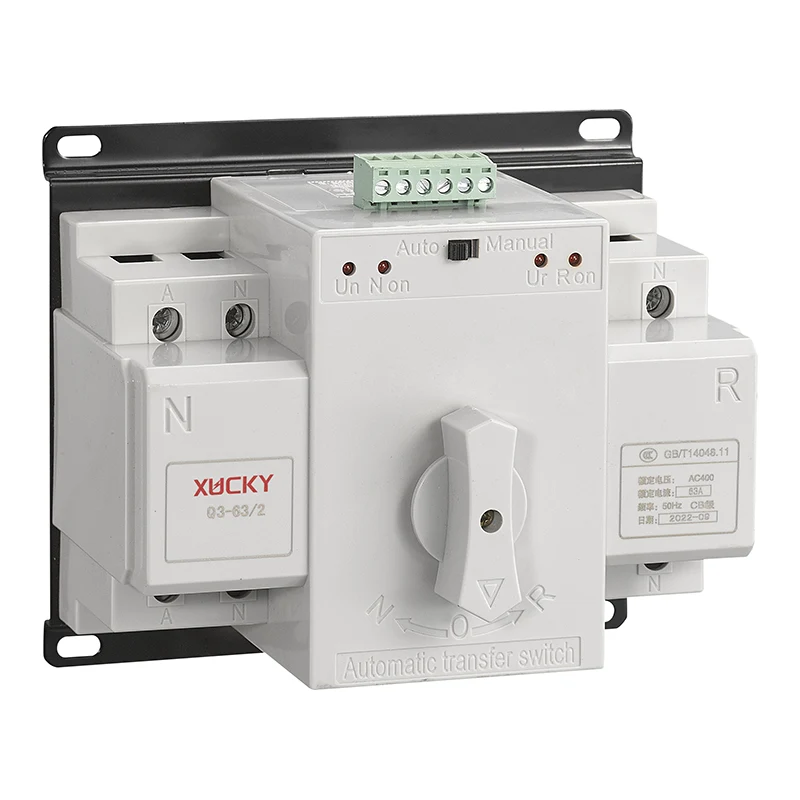

Q3 automatikus átviteli kapcsoló

Alkalmazási kör

Q3 Automatic Transfer Switch (továbbiakban: ATS), 50 Hz-es váltakozó áramú, f 400 V névleges feszültségű, 63 A és az alatti névleges áramú tápellátó rendszerhez alkalmas. Választás és átalakítás két táp között az igényeknek megfelelően. Az ATS túlterhelés, rövidzárlat, alacsony feszültség elleni védelmi funkcióval rendelkezik, de van tűz, kettős megszakítás és kimeneti zárójel funkciója is. Különösen alkalmazható irodaházak, bevásárlóközpontok, bankok, sokemeletes épületek és egyéb tűzveszélyes helyek világítására.

Q3 Automatikus átviteli kapcsoló megfelel a GB / T14048.11 szabványnak.

Modellek és specifikációk

Normál üzemi és telepítési feltételek

● A telepítési hely magassága nem haladhatja meg a 2000 m-t.

● Környezeti levegő hőmérséklete

A környezeti levegő hőmérséklete nem haladja meg a +40 ℃ felső határt; a környezeti levegő átlagos hőmérséklete 24 órán belül nem haladja meg a +35 ℃-ot. A környezeti levegő hőmérsékletének alsó határa nem lehet alacsonyabb, mint -5 ℃.

● Légköri viszonyok

○ Páratartalom

+40 ℃ maximális hőmérsékleten a levegő relatív páratartalma 50 % alatt van, alacsonyabb hőmérsékleten magasabb relatív páratartalom megengedett, például 20 ℃-on akár 90 %. Különleges intézkedéseket kell tenni a páratartalom változása miatt esetenként keletkező gél esetében.

○ Szennyezettségi fok: 3

● Telepítési feltételek

Helyre szerelve ütés és eső és hó inváziója nélkül; a felső kapocs a tápoldalhoz, az alsó kapocs a terhelési oldalhoz csatlakozik; a termékek és a függőleges sík közötti dőlés legfeljebb 5°.

● Beépítési kategória: Ⅲ

● A külső mágneses tér a telepítés helye közelében semmilyen irányban nem haladja meg a geomágneses tér ötszörösét.

Műszaki paraméter

A Q3 automatikus átviteli kapcsoló alapvető paramétereit lásd az 1. táblázatban

A terminál típusának és a Q3 automatikus átviteli kapcsoló intelligens típusának alapvető paraméterei a 2. táblázatban

Vázlat és szerelési méretek

Telepítés

Az ATS csatlakozóvezetéke (kábele) egyerű polivinil-klorid (PVC) szigetelésű rézhuzalt vagy azzal egyenértékű rézrudat használ, a metszetterület kiválasztása a 4. táblázat szerint történik.

Az ATS kapcsolási rajza

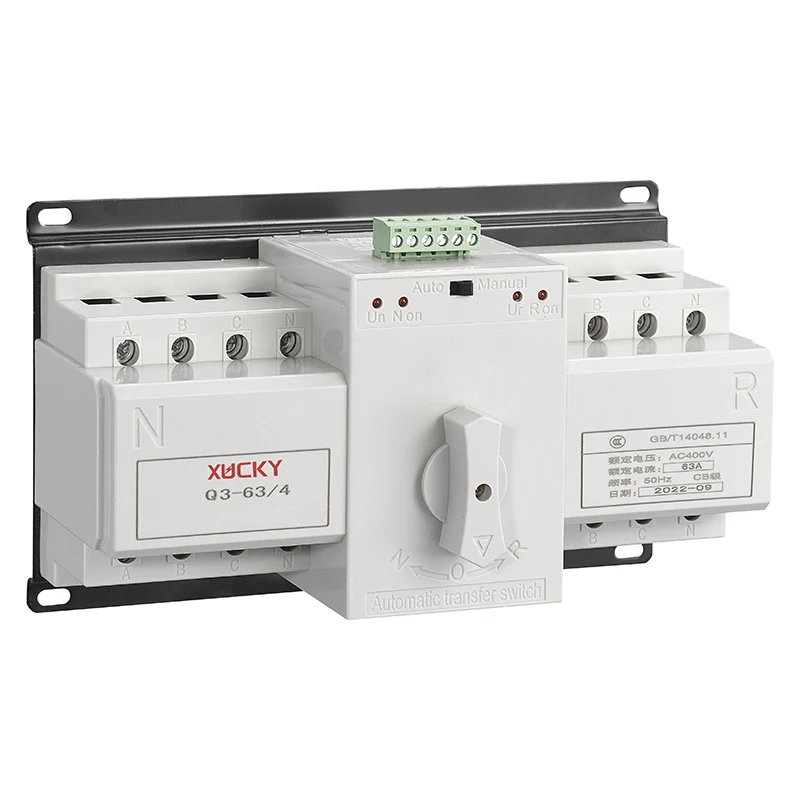

Négypólusú kapcsoló kapcsolási rajza

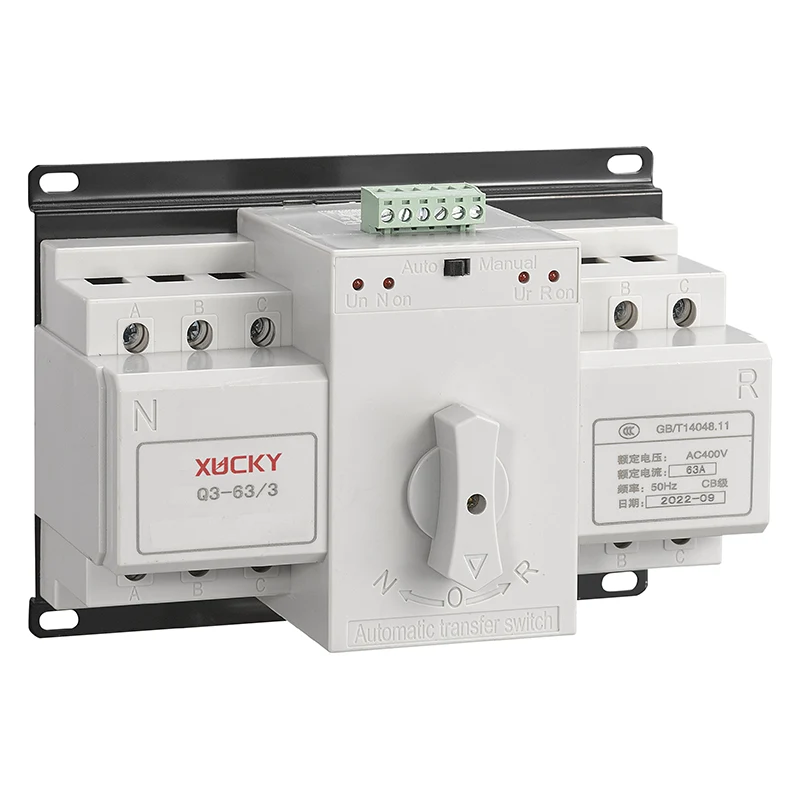

Hárompólusú kapcsoló kapcsolási rajza

ATS kimeneti kapcsok kapcsolási rajza

Commom típusú kimeneti kapcsok kapcsolási rajza

Intelligens típusú kimeneti kapcsok kapcsolási rajza

Rendelési információk

A felhasználóknak megrendeléskor meg kell adniuk:

7.1 A Q3 automatikus átviteli kapcsoló neve és típusa;

7.2 A Q3 automatikus átviteli kapcsoló névleges árama (A);

7.3 Pólusok (négypólusú, az ATS háromfázisú négyvezetékes rendszer, ha az ügyfél nem jelzi);

7.4 Q3 automatikus átviteli kapcsoló vezérlő típusa;

7.5 Mennyiség.

7.6 Ügyfélkövetelmények a DZ47 vagy C65 miniatűr megszakítókhoz

Például: Q3 automatikus átviteli kapcsoló rendelése, hárompólusú, 6A névleges áram, általános típus, 100 db. Így írható: Q3-63 / 3P 6A 50 egység.

Rendeljen Q3 automata váltókapcsolót, négypólusú, 63A névleges áramerősségű, intelligens típusú, miniatűr megszakítókhoz 50 DZ47D típus szükséges. A következőképpen írható: Q3-63 / 4P 63A DZ47D 100 db.
