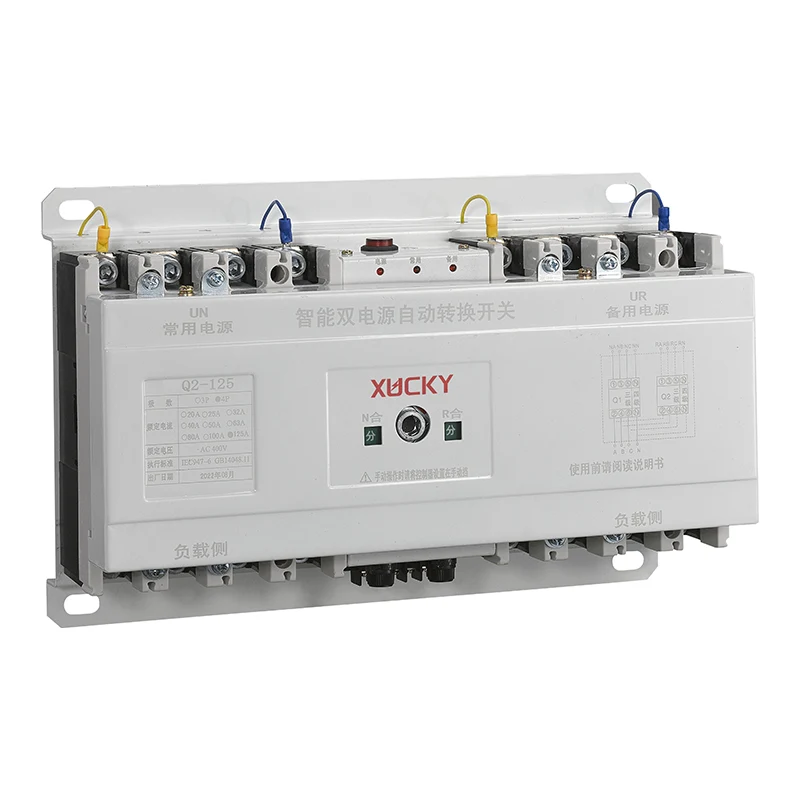

Q2 automatikus átviteli kapcsoló

Ez az otthoni átviteli kapcsoló megfelel a GB / T14048.11-2005 "kisfeszültségű kapcsoló- és vezérlőberendezés - automatikus átviteli kapcsolóberendezés" szabványnak. Ez a termék elektromos szintje CB osztályú.

Models and Specifications

Normál munkakörülmények

● Környezeti levegő hőmérséklet: -5 ℃~+40 ℃, és 24 órás átlaghőmérséklet +35 ℃ alatti;

● A légköri relatív páratartalom +40 ℃ környezeti hőmérsékleten nem haladja meg az 50%-ot, alacsony hőmérsékleten magasabb a relatív páratartalom. A legcsapadékosabb hónap átlagos maximális relatív páratartalma 90%, az átlagos minimum hőmérséklet ebben a hónapban +25℃. Figyelembe véve a hőmérséklet-változások miatt a termék felületén kialakuló páralecsapódást;

● A telepítési hely magassága legfeljebb 2000 m;

● Beépítési kategória: IV;

● Ezt az ATS kapcsolót erős vibráció, ütés és korrózió nélkül kell felszerelni;

● Felhasználási kategória: A;

● Ha a fenti feltételek nem teljesíthetők, a felhasználónak és a gyártónak egyeztetés útján kell megoldania.

Alapfelépítés

A Q2 automatikus átviteli kapcsoló főként áramátalakító megszakítóból áll, a kapcsolónak három állapotállása van, amelyet a felhasználó választhat: közös tápellátás (N) zárás, kettős nyitás, készenléti tápellátás (R) zárás, az otthoni átviteli kapcsoló kis méretű. , könnyű súly, stabil működés, könnyen használható és így tovább.

Telepítés és használat

A huzalozásnál az N közös tápegységet a QN közös tápegység megszakítóhoz, az R készenléti tápegységet pedig a QR készenléti tápegység megszakítóhoz kell csatlakoztatni. Ha a QN és a QR négyvezetékes megszakítók, a csatlakozási mód a kapcsolási rajz szerint történik, a QN és QR 1, 3, 5 értéke háromfázisú (A, B, C) bemeneti kapcsok, a 7 a nulla vonal (N) bemeneti kapocs, a 8 a nulla vonal kimeneti kapcsa. Ha a megszakító hárompólusú megszakító, szükséges, hogy a közös tápegység NN nulla vonalát (N) és a készenléti tápegység NR nulla vonalát (R) a hárompólusú speciális tápegységhez kell csatlakoztatni. nullavonalas terminál KG. Specifikus működés lásd a kapcsolási rajzot. A tápellátás Kettős tápkapcsolós automata vezérlő bemeneti vezeték A-fázisú és nulla vezetéke N megszakító QN és QR, ha hárompólusú megszakítót használ, akkor az NN és ​​NR nulla vonalhoz kell csatlakoztatni, a hárompólusú dedikált. a nulla kivezetés két megszakító között van, az automatikus tápkapcsoló telepítésénél és bekötésénél ne felejtse el, ne szakadjon meg vagy zárjon rövidre a megszakító bemeneti kivezetésére csatlakoztatott helyi vezérlővezetéket.

Beépítési méretek

Műszaki paraméter

Művelet használata

Függetlenül attól, hogy a közös tápegység és a készenléti tápfeszültség feszültsége, mindkettő használhatja a kézi működtetést. Kézi üzemmódban a kézi-automatikus gombot kézi üzemmódba kell helyezni, amikor a fogantyút az óramutató járásával megegyező irányban a terminálhoz nyomja, a készenléti tápegység QR megszakítója kinyílik, a közös QN áramköri megszakító zár; amikor a fogantyút az óramutató járásával ellentétes irányba tolja a terminálhoz, a készenléti tápegység QR megszakítója zár, a QN általános tápfeszültség-megszakító pedig nyit.

A panelen lévő tápellátás jelző (piros) nem tudja működtetni az ATS kapcsolót, ha nem világít, jelezve, hogy az automatikus vezérlődoboz tápegysége meghibásodott. Normál állapotba állítás után a kézi-automatikus gomb automatikus állásban van, ha a közös tápegység normális, a kapcsoló automatikusan beviszi a QN közös tápegység-megszakítót záró állapotban, az N jelző (sárga) világít a panelen; ha a közös tápegység nem normális, akkor az ATS kapcsoló automatikusan a QR készenléti tápegységre kapcsol a tápellátáshoz, a készenléti tápegység R jelzőfénye (zöld) világít.

Megjegyzés: A tényleges méret az irányadó, a fenti adatok csak tájékoztató jellegűek.
