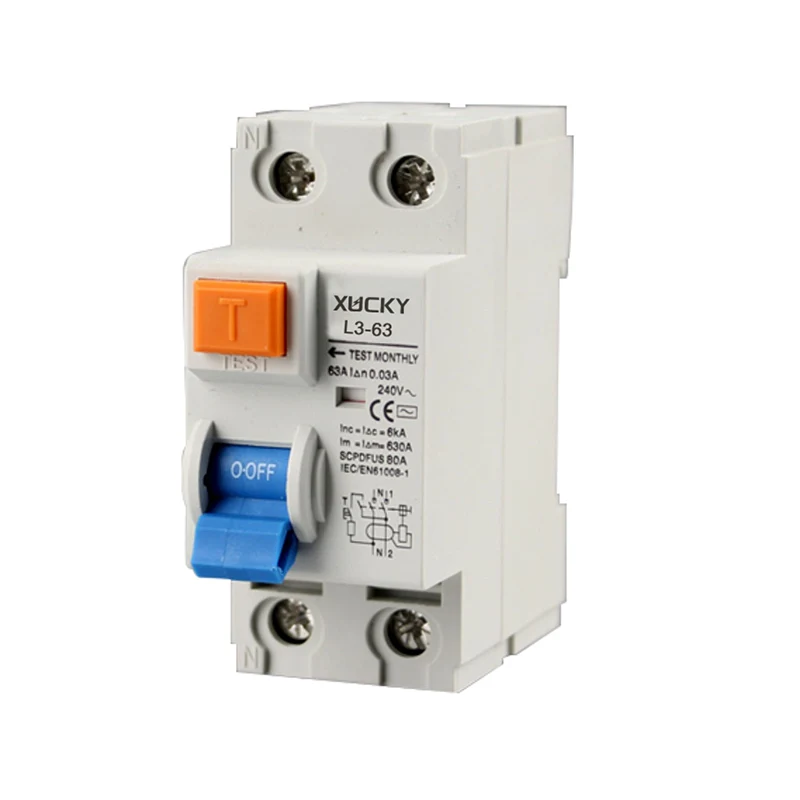

L3-63 maradékáram-megszakító

Az L3-63 hibaáram-megszakító fő paraméterei:

Műszaki paraméter paraméter értéke

Névleges feszültség: Un (V) 240V ~ 1P+N,415V ~ 3P+N

Névleges áram (A) In: 16 A, 20 A, 25 A, 32 A, A, 40-50 A, 63 A

Névleges maradék üzemi áram I (A): 0,03,0,1,0,3

Az 1 p + N, 3 p + N száma

AC típus, A működési állapotnak megfelelő típus egyenáramú sönttel Késleltetési típus S típus

Névleges korlátozó rövidzárlati áram Inc(A) :6000

Névleges korlátozó maradék rövidzárlati áram I c(A) :6000

Névleges kapcsolási és megszakítási kapacitás Im(A): 500 (In 50A), 630 (In = 63A)

Névleges maradék be- és kikapcsolási kapacitás I m(A): 500 (In 50A), 630 (In = 63A)

Névleges maradék nem üzemi áram I no: 0,5I n

Meghúzási nyomaték (N.m): 2,5 ~ 4

Megjelenés és beépítési méret:

36 fok-0,42(1P+N), 72 fok -0,46 (3P+N) ,TH35-7,5 szerelési útmutató

Szennyezettségi szint: 2

Védettségi szint: IP20

Telepítési kategória Ⅱ osztály

Az ID RCCB (Residual Current Circuit Breaker) és az F360 RCCB a hibaáram-megszakítók két különböző modellje, amelyek alapvető összetevői az elektromos rendszerekben, amelyeket úgy terveztek, hogy biztosítsák a biztonságot az áramkör megszakításával, amikor az áram egyensúlyhiánya észlelhető, általában egy földzárlat vagy szivárgási áram.

RCCB azonosító:

● Kialakítás: Az ID RCCB tervezésénél különös hangsúlyt fektettek a kompaktságra és a könnyű telepítésre. Gyakran használják lakossági és kiskereskedelmi alkalmazásokban.

● Jellemzők: Egy tesztgombbal rendelkezik a hibaállapot szimulálására, biztosítva a készülék megfelelő működését. Ezenkívül vizuális jelzőket is tartalmazhat az utazás állapotára vonatkozóan.

● Teljesítmény: Az ID RCCB megbízhatóságáról és gyors reakcióidejéről ismert, így alkalmas a szigetelési hibák okozta áramütések és tüzek elleni védelemre.

● Műszaki adatok: Általában egy bizonyos határig képes kezelni az áramerősséget (pl. 32A, 40A), és van egy kioldási küszöbértéke a maradékáramnak (pl. 30mA).

F360 RCCB:

● Kialakítás: Az F360 RCCB nagyobb igénybevételű ipari és kereskedelmi alkalmazásokhoz készült. Úgy tervezték, hogy ellenálljon a zord környezetnek és a nagyobb terhelésnek.

● Jellemzők: Ez a modell olyan fejlett funkciókat kínálhat, mint például nagyobb megszakítási kapacitás, nagyobb tartósság, és esetleg digitális interfészek a felügyelethez és vezérléshez.

● Teljesítmény: A nagy igénybevételre összpontosítva az F360 RCCB robusztus védelmet biztosít a túláramok és a földzárlati áramok ellen, magasabb szintű biztonságot nyújtva összetett elektromos rendszerekben.

● Műszaki adatok: Általában támogatja a nagyobb névleges áramerősséget (pl. akár 63 A vagy több), és állítható kioldási beállításokkal is rendelkezik, hogy megfeleljen a különféle alkalmazási követelményeknek.

Összegzés:

● Az ID RCCB ideális lakossági és kisméretű kereskedelmi helyiségekben, ahol a helytakarékosság és a könnyű használhatóság a prioritás.

● Az F360 RCCB jobban illeszkedik az ipari és nagyobb kereskedelmi környezetekhez, amelyek nagyobb teljesítményt, tartósságot és esetleg kifinomultabb vezérlési lehetőségeket igényelnek.

● A kettő közötti választás az elektromos rendszer sajátos igényeitől függ, és olyan tényezők játszanak kulcsszerepet a döntéshozatali folyamatban, mint a terhelhetőség, a környezeti feltételek és a szükséges kifinomultság.
