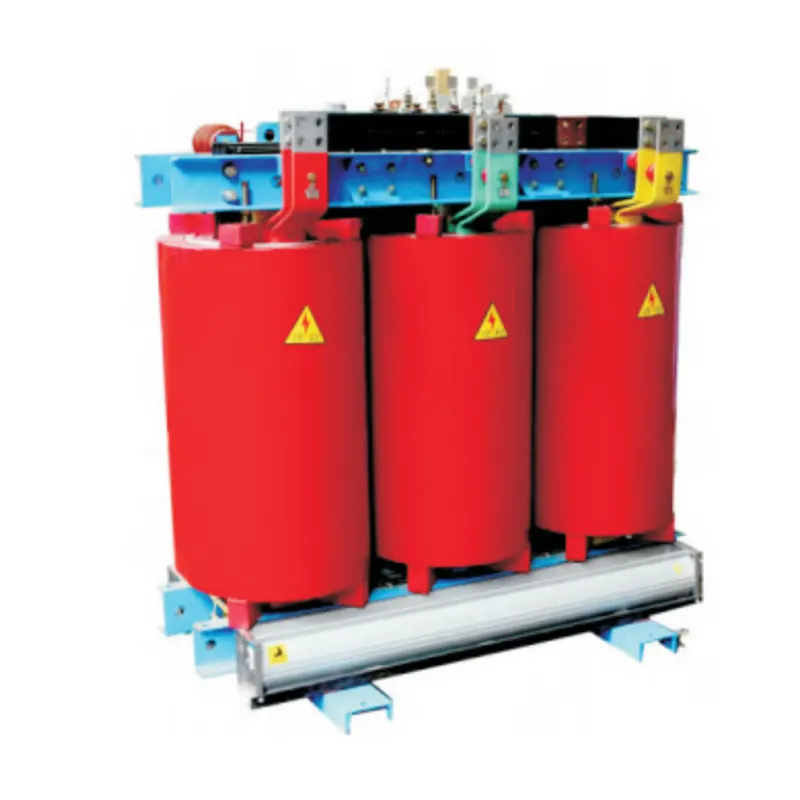

SCB10 száraz típusú teljesítménytranszformátorok

Mint professzionális transzformátorgyártó és -szállító Kínában, a XUCKY kiváló minőségű SCB10 száraz típusú teljesítménytranszformátorokat szeretne kínálni Önnek. Az olajbemerített transzformátorokhoz képest az ilyen típusú termékek biztonsági, tűzvédelmi és karbantartási jellemzőkkel rendelkeznek, de általában magasabb kezdeti költséggel és viszonylag nagy berendezésmennyiséggel rendelkeznek azonos névleges teljesítmény mellett.

Alapelemek és felépítés

Mágneses mag: Kiváló minőségű hidegen hengerelt szilícium acéllemezből készült, laminált, egyetlen lemez vastagsága általában 0,23 mm és 0,3 mm között van, ami hatékonyan csökkentheti az örvényáram-veszteséget és a hiszterézis veszteséget. A mag lépcsőzetes illesztésekkel van összeállítva, és nem mágneses anyagokkal van rögzítve a szerkezeti stabilitás és az alacsony működési zaj biztosítása érdekében.

Tekercsek: A tekercsek réz vagy alumínium vezetékekből készülnek, amelyeket szigetelőanyaggal, például üvegszálas, Nomex vagy epoxi kezeléssel kezelnek. Szerkezeti kialakítása réteges, fóliás és koncentrikus tekercselést tartalmaz, amelyek közül a fóliatekercselés jobb rövidzárlati tűréssel és hőelvezetéssel rendelkezik.

Szigetelőrendszerek: Az IEC 60076-11 szabvány hőmérséklet-emelkedési határértékei szerint osztályozva, beleértve az olyan általános kategóriákat, mint a B osztály (130 °C), az F osztály (155 °C), a H osztály (180 °C) és a C osztály. Az epoxigyanta öntési eljárást széles körben használják középfeszültségű transzformátorok gyártásában, amelyek jó mechanikai tulajdonságokat és kémiai korrózióállóságot biztosítanak.

Hűtőrendszer: A természetes léghűtés (AN) alapfelszereltség az alacsony teljesítményű transzformátorokhoz. Magasabb névleges transzformátorokhoz kényszerlevegő-hűtő (AF) rendszer használható, amely ventilátoros működéssel együtt körülbelül 30-50%-kal növelheti a kimeneti kapacitást. Egyes transzformátorok radiátorokat vagy szellőzőcsatorna-rendszereket is integrálnak, hogy optimalizálják a légáramlást a tekercsek és a mag körül.

Tartozékok: A burkolati lehetőségek széles skáláját kínáljuk, a tiszta beltéri környezethez való nyitott vázszerkezettől az IP23 vagy IP54 védettségű zárt házakig poros vagy kültéri környezethez. Ezek a burkolatok megfelelő szellőzést biztosítanak, miközben hatékonyan blokkolják az idegen anyagok bejutását, és megakadályozzák a feszültség alatt álló részekkel való véletlen érintkezést.

Működési elv

A száraz típusú transzformátorok az elektromágneses indukció elvén működnek. Amikor a váltóáram áthalad a primer tekercsen, váltakozó mágneses fluxus keletkezik a vasmagban, amely áthalad a szekunder tekercsen, ezáltal elektromotoros erőt indukálva a szekunder tekercsben. A primer és szekunder tekercsek fordulatszámának beállításával növelhető vagy csökkenthető a feszültség, és teljessé válik a villamos energia átvitele és átalakítása. A teljes energiaátviteli folyamat szilárd szigetelőanyagból álló száraz környezetben zajlik, folyékony hűtés vagy szigetelő közeg nélkül.

Főbb előnyök

Biztonság: Nincs gyúlékony folyékony szigetelőolaj, alapvetően kiküszöböli a tűzveszélyt és a környezeti veszélyeket, megfelel a magas épületek, kórházak, adatközpontok és egyéb helyek szigorú biztonsági előírásainak.

Alacsony karbantartási igény: Nincs szükség szigetelőolaj-felügyeletre és -kezelésre, nincs szükség rendszeres karbantartásra, például olajminőség-vizsgálatra (például oldott gáz elemzésére), nincs rejtett olajszivárgás veszélye, és alacsony átfogó költség az életciklus során.

Környezetbarát: Nem áll fenn az olajszivárgás veszélye, amely szennyezi a talajt vagy a vizet, összhangban a LEED, BREEAM és más zöld épületek értékelési szabványaival.

Rugalmas telepítés: Az SCB 10 száraz típusú elosztó transzformátorok beltéri és zárt térben történő telepítésre alkalmasak, és a megfelelő szigetelési osztály alatt széles hőmérséklet-tartományban (-30 ℃ és +50 ℃) alkalmazkodnak. Alacsony zajszintű működés: A magbefogó és a tekercsszerkezet kialakításának optimalizálásával az üzemi zaj általában 45-65 dB (1 méteres távolság), amely alkalmas irodaházakhoz, lakóterületekhez és egyéb zajérzékeny környezetekhez.

Alkalmazások

Kereskedelmi épületek: Bevásárlóközpontok, szállodák, repülőterek és egyéb helyek elosztórendszerei, a biztonság és a helykihasználás figyelembevételével.

Ipari terület: Gyártó üzemek, finomítók, bányák stb. helyi áramátalakításhoz és motorhajtású tápellátáshoz.

Megújuló energia: Gyanta szigetelésű száraz típusú transzformátorunk felhasználható naperőművekben és szélerőművekben, hogy feszültségemelkedést és csökkenést érjünk el, hogy alkalmazkodjunk a hálózati hozzáféréshez vagy a helyi fogyasztáshoz.

Adatközpont: Stabil tápellátást biztosít az informatikai berendezések számára, nagy hatékonysággal és alacsony harmonikus torzítással.

Városi infrastruktúra: Metró, kórházak, sokemeletes épületek és egyéb szigorú tűzbiztonsági követelményeket támasztó helyeken olajos transzformátorok cseréje.

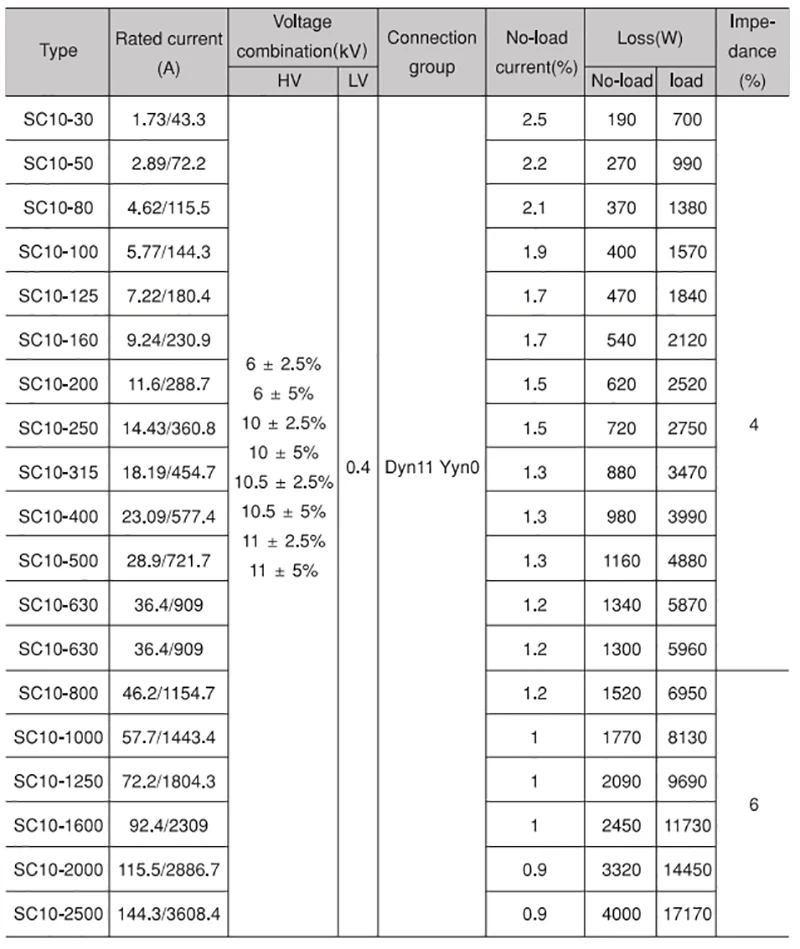

Műszaki előírások

Karbantartás és felügyelet

Időszakos ellenőrzés: Beleértve a szigetelés állapotának, a csatlakozási pontok tömítettségének és a por felhalmozódásának szemrevételezését; minden évben terhelés alatti hőmérséklet-emelkedési vizsgálatot kell végezni.

Hőmérsékletfigyelés: A tekercselés és a mag forró pontjainak folyamatos felügyelete beépített PT100 érzékelőkkel vagy infravörös kamerákkal annak biztosítására, hogy a hőmérséklet ne haladja meg a szigetelési osztály határait.

Részleges kisülés észlelése: On-line vagy off-line részleges kisülési mérés közép- és nagyfeszültségű (>10kV) transzformátoroknál a szigetelési rendszer állapotának értékelésére.

Tisztítás és karbantartás: Sűrített levegő vagy porszívózás használata a hőelvezető csatornák és felületek tisztítására, valamint a sima szellőzés fenntartására; kerülje a víz vagy vegyi oldószerek használatát a szigetelő részek közvetlen tisztításához. Élettartam: 25-30 év várható élettartam normál karbantartási körülmények között; A szigetelési ellenállás vizsgálata 3-5 évente javasolt a dielektromos szilárdság felmérésére.

Feltörekvő trendek

Környezetbarát anyagok: Bioalapú epoxigyantát és újrahasznosítható maganyagokat használnak, hogy csökkentsék a termék életciklusának környezetre gyakorolt ​​hatását.

Intelligens felügyelet: Az integrált IoT-érzékelők lehetővé teszik a hőmérséklet-, páratartalom-, részleges kisülési és rezgésadatok valós idejű gyűjtését és elemzését, valamint támogatják a felhőplatformokon alapuló előrejelző karbantartást.

Hatékony tervezés: A mágneses áramkör szerkezetének és a tekercsanyagok (például amorf ötvözet mag) optimalizálásával magasabb energiahatékonyságot érhet el, összhangban az EU ökológiai tervezésével és az Egyesült Államok Energiaügyi Minisztériumának 2. szintű energiahatékonysági szabványaival.

Kompakt szerkezet: Közvetett folyadékhűtés és más fejlett hőelvezetési technológia alkalmazása, miközben biztosítja a teljesítménysűrűséget, miközben csökkenti a berendezések méretét, a városi tér korlátaihoz való alkalmazkodás érdekében.

Moduláris felépítés: Moduláris tekercselés és magszerkezet, könnyen szállítható, beépíthető és későbbi bővítési átalakítás.

Szabványok és megfelelés

Nemzetközi szabványok: IEC 60076-11 (általános szabvány száraz típusú transzformátorokhoz), IEEE C57.12.01 (száraz típusú elosztó transzformátorok)

Biztonsági kód: IEC 61140 (áramütés elleni védelem), NFPA 70 (NEC) 450. cikk észak-amerikai telepítésekhez

Környezetvédelmi követelmények: RoHS megfelelőség és REACH vegyianyag regisztrációs előírások.

A száraz típusú teljesítménytranszformátorok továbbra is elterjednek, mivel az iparágak a biztonságot, a fenntarthatóságot és a megbízhatóságot helyezik előtérbe. Technikai fejlesztéseik, valamint a szigorú szabályozási követelmények a modern elektromos infrastruktúra sarokkövévé teszik őket, különösen városi és környezetkímélő környezetben.
