LR9 termikus túlterhelés relé

Nagykereskedelmi LR9 termikus túlterhelés relé gyártó, 32A/690V, hőbeállítási tartomány 6,4-32A, választható kioldási osztály 5-10-20-30, 3-fázisú motorok védelmére 3-15KW@400V. Differenciáleszköz fázishiba és terhelési kiegyensúlyozatlanság érzékeléssel. Tartalmaz egy hőszabályozó tárcsát, a teszt, leállítás és visszaállítás gombjait, valamint kézi-automatikus reset választót, dipkapcsolókat a kioldási osztály kiválasztásához, zászlójelzőt és 2 segédérintkezőt 1NO+1NC a hibajelzéshez. Nagy, 6,4-32A hőbeállítási tartományával, választható 5-10-20-30 kioldási osztályával és fáziskiegyensúlyozatlanság-érzékelésével védi a 3-tól 11KW@400V-ig terjedő motorokat. Csatlakozás csavaros kapcsokkal, közvetlenül az LC1D09-D38 3 pólusú mágneskapcsolók alsó kapcsaihoz csatlakozik. Rögzítés DIN-sínre vagy csavaros rögzítés, kontaktortól elválasztva, LAD7B205 sorkapocs segítségével (külön kell megrendelni). Több szabvány szerint tanúsított (IEC, UL, CSA, CCC), Green Premium-kompatibilis (RoHs/Reach).

Kérdés küldése

termékleírás

Az LR9 termikus túlterhelésrelék különösen alkalmasak a motorok működési feltételeire.

Védelmet nyújtanak a következők ellen:

3 fázisú vagy egyfázisú kiegyensúlyozott vagy aszimmetrikus áramkörök termikus túlterhelése; fázishiba és nagy fáziskiegyensúlyozatlanság, elhúzódó indítási idők, hosszan tartó elakadt forgórész állapot.

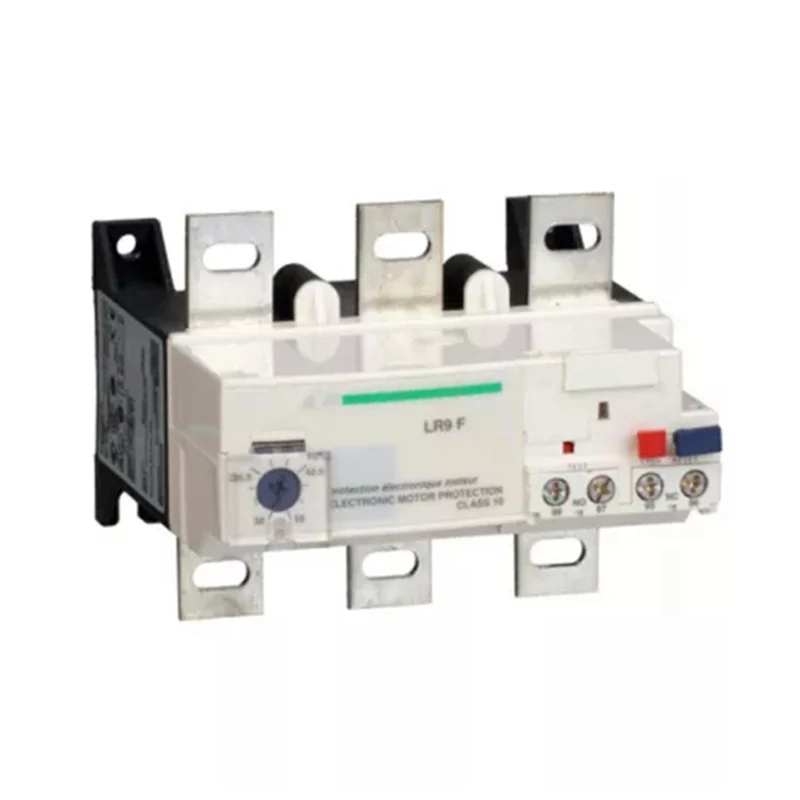

Az LR9 elektronikus védőrelék közvetlenül az LC1 F típusú kontaktor alá vannak szerelve. 30 és 630 A közötti tartományt fednek le, nyolc fokozatban.

A beállítások az átlátszó védőburkolat lezárásával zárhatók. Az Areset gomb a relé elejére van szerelve.

Két változat érhető el:

egyszerűsített változat: 10. osztály: LR9*3**, 20. osztály: LR9 *5**,

teljes verzió: 10, 10 A vagy 20 osztály, választható, megfelelő

EN 60947-4-1: LR9**.

Ez utóbbi változat tartalmaz egy riasztó funkciót, amely lehetővé teszi a terhelés kiesésével történő kioldás megelőzését.

Egyszerűsített változat: 10. vagy 20. osztály

Névleges áramerősség (A)	aM(A)	gG(A)	A kontaktor modellje	Modell
10 osztály
30-50	50	80	F115- F185	LR9-5357
48-80	80	125	F115- F185	LR9-5363
60-100	100	200	F115- F185	LR9-5367
90-150	160	250	F115- F185	LR9-5369
132~220	250	315	F185- F400	LR9-5371
200-330	400	500	F225- F505	LR9-7375
300-500	500	800	F225- F500	LR9-7379
380-630	630	800	F400- F630 F800	LR9-7381
20 osztály
30-50	50	80	F115- F185	LR9-5557
48-80	80	125	F115- F185	LR9-5563
60-100	100	200	F115- F185	LR9-5567
90-150	160	250	F115- F185	LR9-5569
132~220	250	315	F185- F400	LR9-5571
200-330	400	500	F225- F500	LR9-7575
300-500	500	800	F225- F500	LR9-7579
380-630	630	800	F400-F630 F800	LR9-7581
