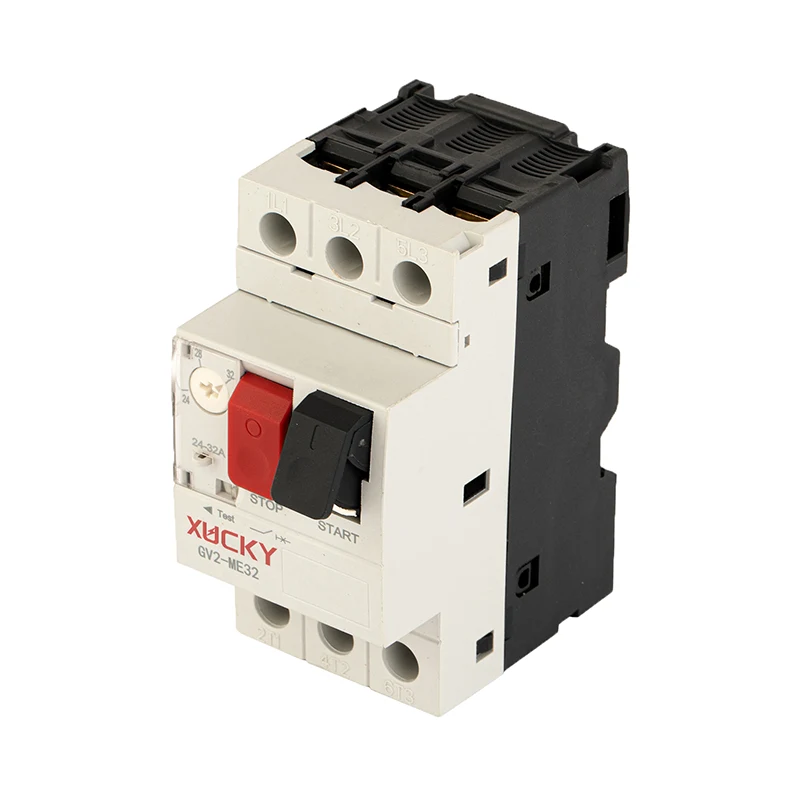

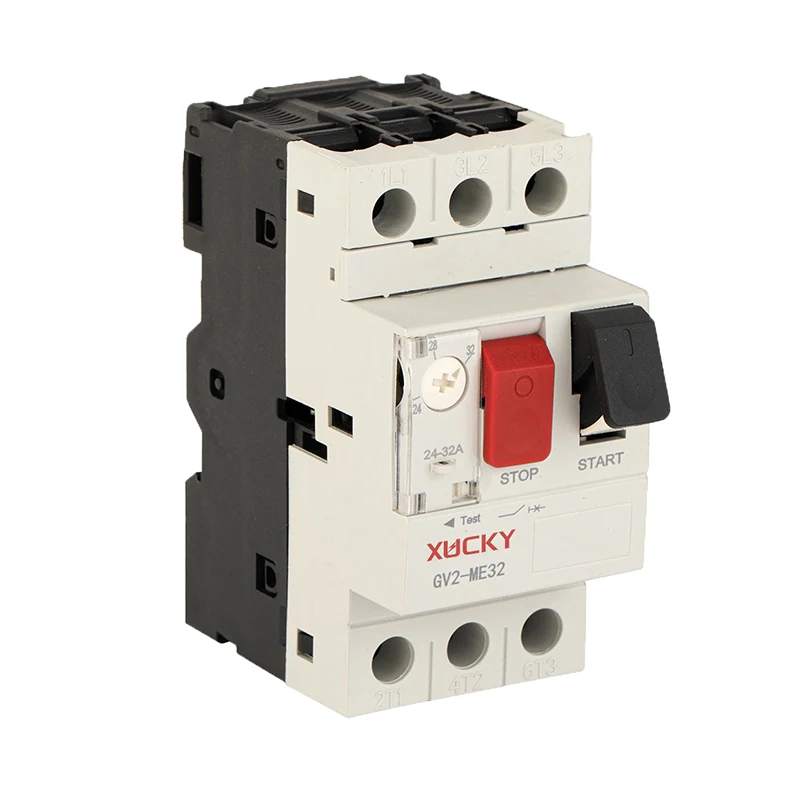

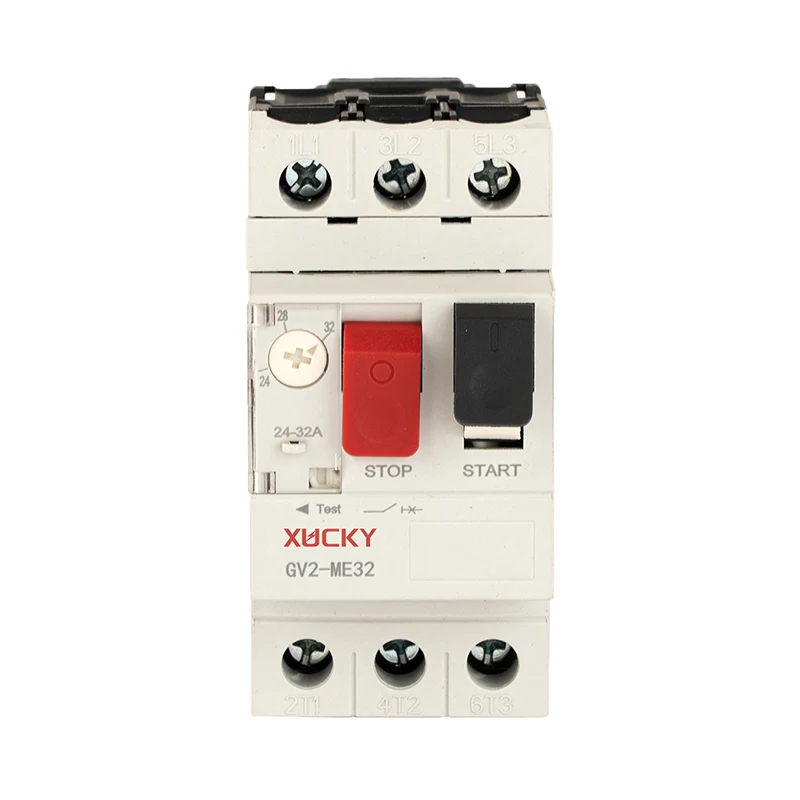

GV2 motoros megszakító MPCB

A Xucky új GV2 motoros megszakító MPCB a technológiai platform új generációját alkalmazza, automatizált gyártási és tesztelő berendezéseket alkalmaz, hatékonyan megfelel az ügyfelek tényleges alkalmazási igényeinek, és kényelmes felhasználást és vezető minőségi termékeket ér el az országban.

Kérdés küldése

termékleírás

GV2 Motor Circuit Breaker MPCB

Alkalmazási kör

A névleges szigetelési feszültség 750 V, az AC 50Hz áramkörére vonatkozik, 0,1A-80A-ra, a túlterhelés, a nyitott fázis, a rövidzárlat és a háromfázisú mókus ketrec indukciós motorjának ritka kezdete. A GV2 motoros megszakító MPCB (MPCB megszakító) felhasználható az elosztási áramkör védelméhez és a ritka terhelés átalakításához, szintén az izoláláshoz.

A GV2 Motor Protection Cuniflice Breakers (MPCB megszakító) megfelel a szabványoknak: IEC60947.2, GB14048.2, GB14048.4.

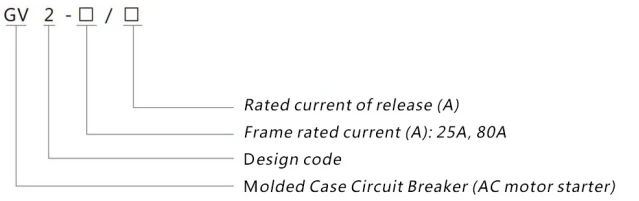

Modell és jelentés

GV2 Motor Circuit Breaker MPCB

Fő műszaki paraméterek

Működés: gomb típusa

Minősített szigetelési feszültség: 750 V

Névleges működési feszültség: 690 V

A névleges impulzus ellenáll a feszültség UIMP: 6kV

Névleges működési feszültség UE: 230 /240 V, 400/415V, 500V, 690 V

Névleges frekvencia: 50/60Hz

Keretértékelt áram: 32a

Utazási besorolás: 10a

Meghúzó nyomaték: 1,7n • m

Mechanikus élet (be / ki): 100000

Elektromos élet AC-3 400V: 100000

Túlterhelésvédő kategória: Termikus túlterhelés, fázis-kudarc

Rövidzárlat védelme: igen

Elszigetelési funkció: Igen

Hőmérsékleti kompenzációs funkció: Igen

Nem.	Névleges áram szabadon bocsátás A		Beállítási tartomány termikus elem beállítási áram A	A besorolt végső rövidzárlat-törési kapacitás ICU (KA)/ A névleges művelet rövidzárlat -törési kapacitás ICS (KA)								Vándorlás távolság (MM)
				230/240 V					400/415V	500 V -os	690v	Vándorlás távolság (MM)
				ICU	ICS	ICU	ICS	ICU	ICS	ICU	ICS
1	GV2-32	0.16	0.1-0.16	100	100	100	100	100	100	100	100	50
2		0.25	-0,25	100	100	100	100	100	100	100	100
3		0.4	0,25-0.4	100	100	100	100	100	100	100	100
4		0.63	0,4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2,5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
