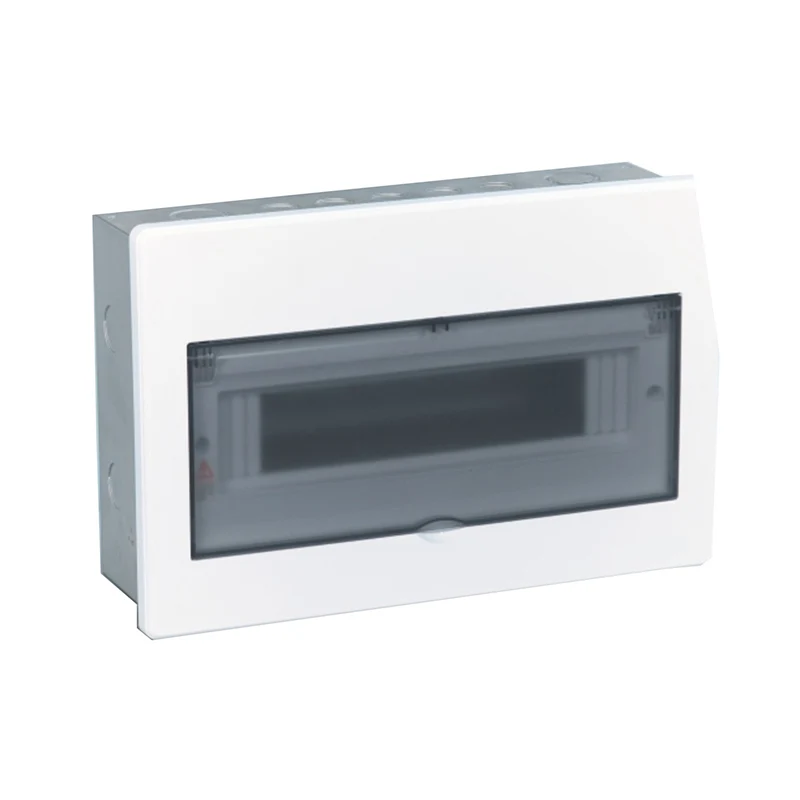

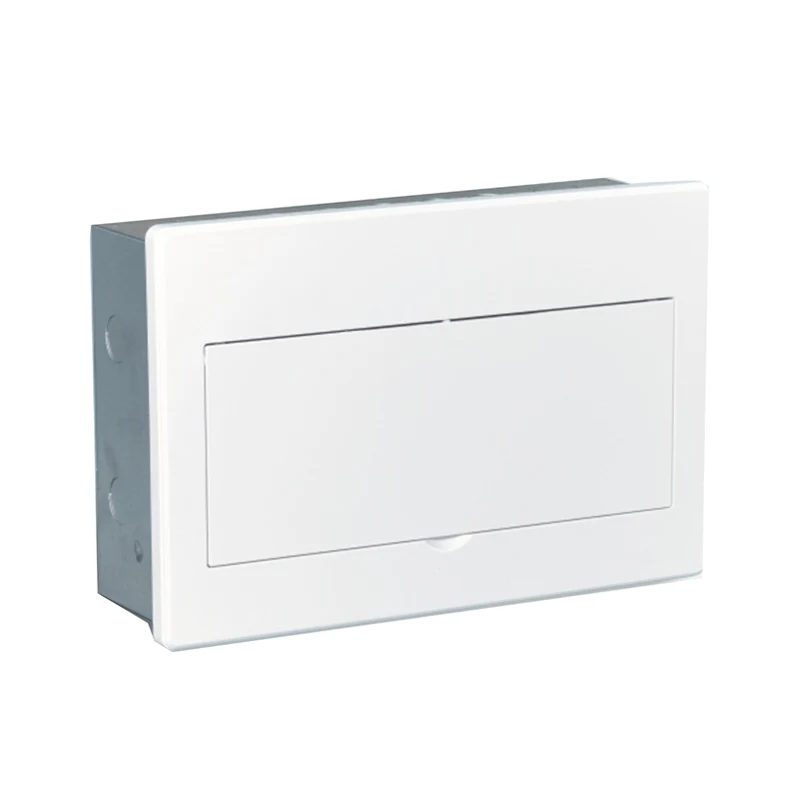

BE sorozatú elosztódoboz

A kínai XUCKY Electric testreszabott BE sorozatú elosztódoboz az alaptól és a burkolat anyagától függően három típusba sorolható, hogy megfeleljen a különböző piaci igényeknek. A tervezés teljes mértékben figyelembe veszi a telepítő igényeit, és nagymértékben javítja a termék kényelmét, rugalmasságát és biztonságát. Teljes funkcióival, egyszerű megjelenésével és újszerű formájával széles körben használható sokemeletes épületekben, házakban, állomásokon, kikötőkben, repülőtereken, kórházakban, színházakban, nagy kereskedelmi területeken, ipari és bányászati vállalkozásokban és más helyeken.

Kérdés küldése

termékleírás

A huzat duplán ívelt, harmatos, egyszerű és elegáns megjelenésű.

A BE sorozatú elosztódoboz műszaki specifikációja

Terméksorozat: beágyazott szerelésű elosztódoboz/felületre szerelhető elosztódoboz

Utak: 4 utas, 7 utas, 10 utas, 12 utas, 14 utas, 16 utas, 18 utas, 20 utas, 24 utas (beágyazott rögzítés), 28 utas, 40 utas

Termékek:

1.beágyazott rögzítés

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.felületi szerelés

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

Doboz alapanyaga: kiváló minőségű hidegen hengerelt lemez, elektrosztatikus porszórt bevonattal

egysoros beágyazott szerelődoboz mérete (szélesség*magasság): (4 utas) 143x75mm, (7 utas) 192x75 mm, (24 utas) 230x90 mm

Burkolat anyaga: kiváló minőségű ABS a burkolattalphoz és fehér mozgatható ajtóhoz, kiváló minőségű PC az átlátszó mozgatható ajtóhoz,

A burkolat felszerelése: csavarral rögzítve

Doboz beépítés: 1. beágyazott szerelés; 2. Felületi szerelés

Útméret: 18 mm (normál szélesség)

Kapocs keresztmetszet mérete: ①4~20way 6 x 10mm; ②24 ~ 40 irányú 6,4 x 12 mm

Névleges feszültség(V): ~AC400V(±20%) 50~60HZ

Névleges áram/max. Árambemenet: ①55A (4~20 utas) 6 x 10mm; ②63A (24-40 utas) 6,4 x 12 mm

Termékszabvány: GB17466.1-2008, GB17466.24-2008

Behatolásvédelem: IP40

A BE sorozatú elosztódoboz csomagolási információi

Specifikáció és leírás		Fénykép	Kartondoboz HSzMa (cm)	(PCS/CTN)
Elosztó doboz
BE-M104	Felületi szerelés		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Beágyazott rögzítés		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

BE sorozat

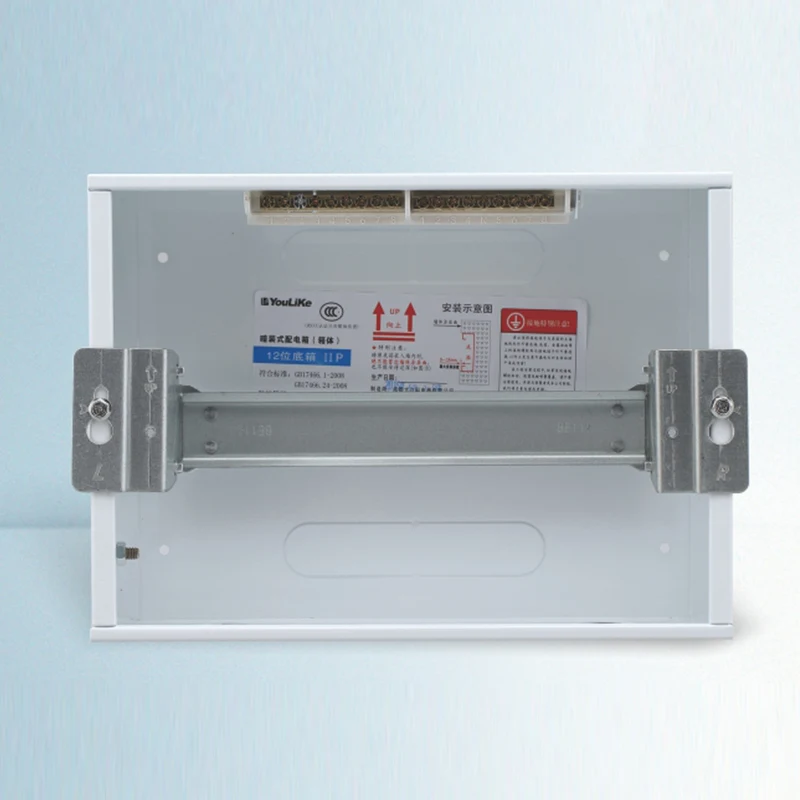

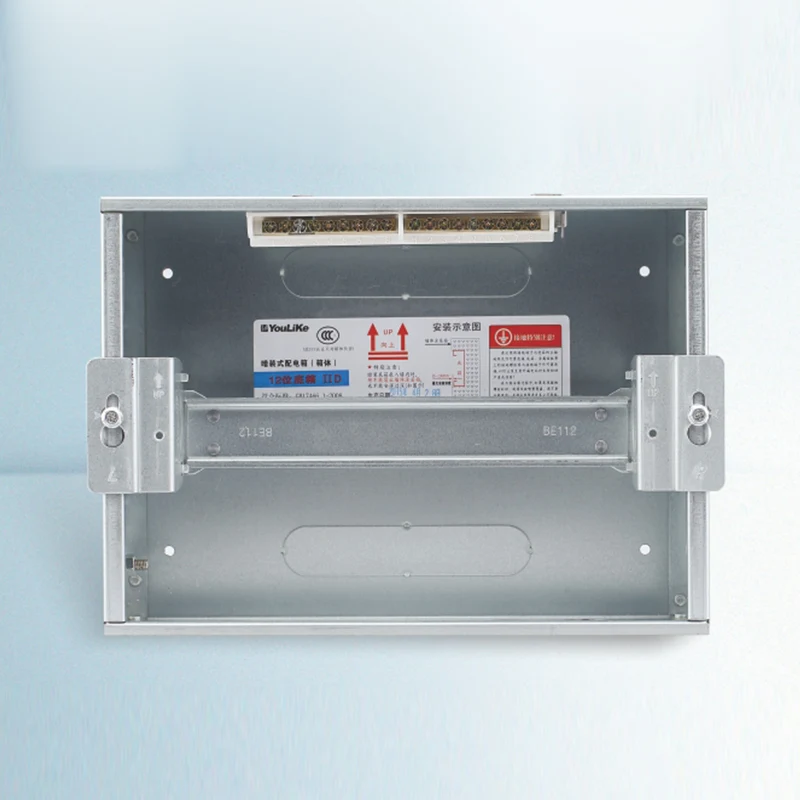

Borító	Doboz alap

A felületre szerelhető doboz alapja kiváló minőségű hidegen hengerelt lemezből készül, 1,0 mm vastag egy sor és 1,2 mm két sor esetén. A beágyazott szerelődoboz alapja kiváló minőségű hidegen hengerelt lemezből készül, 0,8 mm egy sorhoz és 1,0 mm két sor. A lemez felülete elektrosztatikus porszórt bevonatú és a tűrés teljes mértékben megfelel a PT.A tűréskövetelményeknek a GB/t 708-2006-ban.
